  • Адаптерни плочи AP-R са специално разработени адаптерни плочи за използване на вакуумни лапи VCBL-B с растерни маси

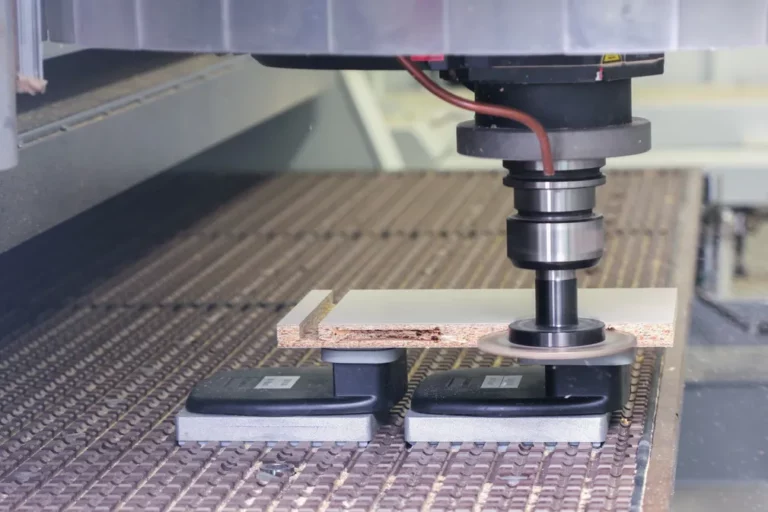

  • Адаптерната плоча се поставя директно върху растера на нестинг машинна маса
  • Вакуумните блокове VCBL-B могат да се поставят вътре в монтажното гнездо на вакуумната вендуза на адаптерната плоча във всякаква позиция на стъпка от 15°, за да се уеднакви смукателната площ така, както е необходимо
  • Вакуумните лапи са налични в три различни височини (29, 48 and 74 mm) и четири различни зони на захващане, като аксесоар
Направете запитване
Технически данни
  • Вакуумна система за растерни маси
  • За всички конвенционални геометрии растерни маси
  • Употреба с вакуумни лапи VCBL-B
Продуктови акценти
  • Модулната система, състояща се от адаптерна плоча и вакуумни вендузи, предлага максимална гъвкавост при позиционирането на вакуумните вендузи
  • Вакуумните лапи с различни височини позволяват няколко работни височини и в зависимост от машината, също 5-осово обработване
  • Неизползваните вакуумни лапи VCBL-B могат да останат на машинната маса, благодарение на сензорния клапан
Дизайн

Диаграма на адаптерни плочи AP-R

  • Уплътняващ пръстен (1) за уплътняване към долната повърхност на вакуумната лапа
  • Здраво тяло (2), направено от алуминий
  • Уплътняваща рамка (3), налична във варианти за различни растери
  • Монтажното гнездо на адаптерната плоча съвпада с вакуумните лапи VCBL-B (4), които са налични като аксесоари
