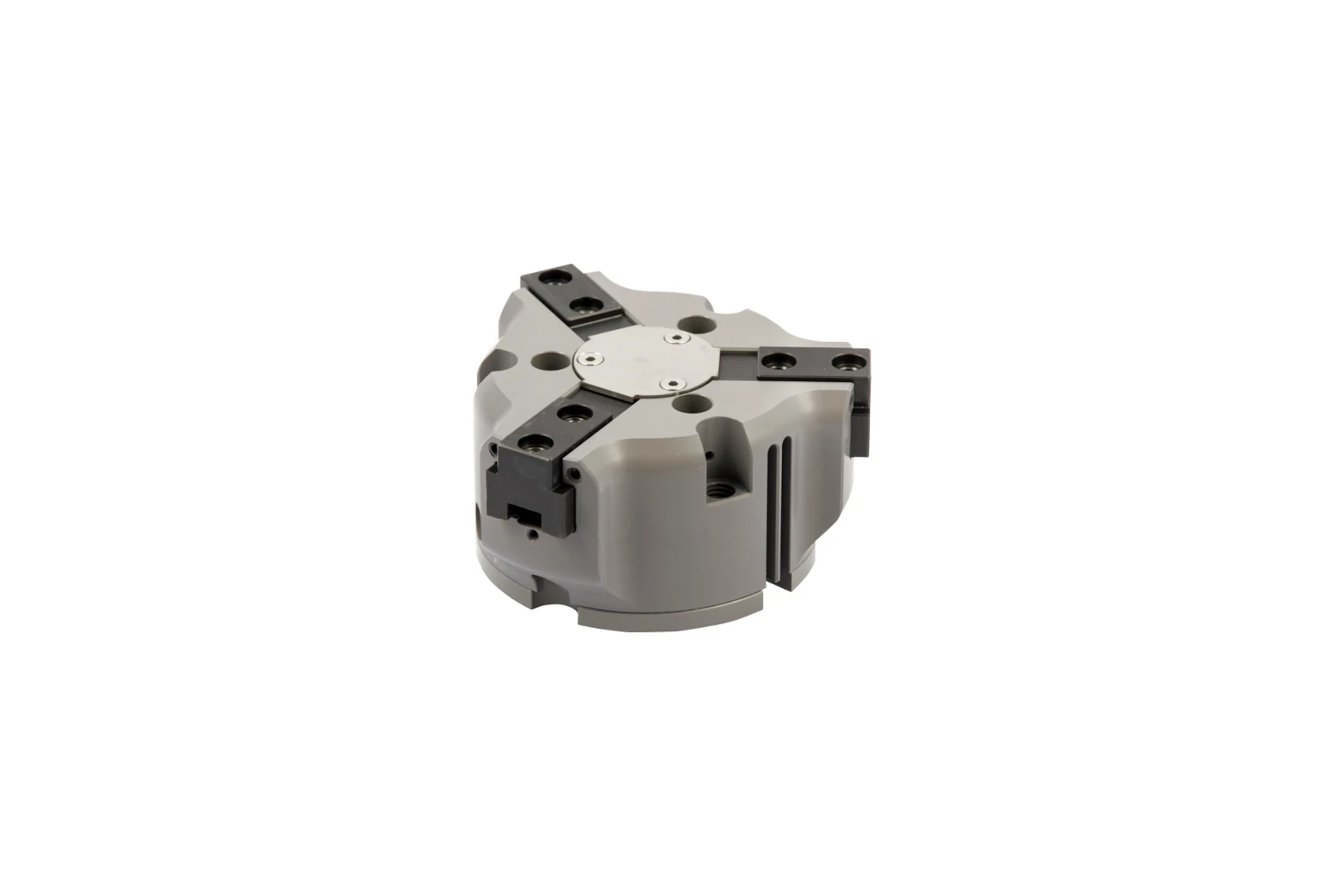

Хващачи с три паралелни челюсти – Серия P12

Хващачи с три паралелни челюсти – Серия P12

Двойнодействащи хващачи със самоцентриращи се лапи – хващачи с три паралелни челюсти – Серия P12.

Направете запитване
Технически данни
  • Работно налягане: 2 ÷ 8 bar
  • Температурен диапазон: -10°C ÷ 80°C
  • Флуид: 20µm изсушен и омаслен въздух, ако има омасляване трябва да се постоянно
  • Максимално тегло за преместване, кг.:
    • P12 – 40: 1.3
    • P12 – 64: 2.9
    • P12 – 80: 4.5 (стандартен)
    • P12 – 80: 9 (с увеличена сила)
    • P12 – 100: 9 (стандартен)
    • P12 – 100: 20 (с увеличена сила)
  • Ход за една челюст, mm:
    • P12 – 40: 2.5
    • P12 – 64: 6
    • P12 – 80: 8 (стандартен)
    • P12 – 80: 4 (с увеличена сила)
    • P12 – 100: 10 (стандартен)
    • P12 – 100: 5 (с увеличена сила)
  • Сила на отваряне и затваряне при 6.3 bar на 20 mm от челната повърхност:
    • P12 – 40: 130 N
    • P12 – 64: 310 N
    • P12 – 80: 435 N (стандартен)
    • P12 – 80: 860 N (с увеличена сила)
    • P12 – 100: 840 N (стандартен)
    • P12 – 100: 1450 N (с увеличена сила)
  • Тегло, кг :
    • P12 – 40: 0.2
    • P12 – 64: 0.7
    • P12 – 80: 0.75
    • P12 – 100: 1.4
  • Минимално време на отваряне/заваряне:
    • P12 : 0.05 s
  • Повторяемост
    • P12 : 0.01 mm
Детайли за продукта

Допълнителни детайли:

  • С възможност за вътрешно и външно захващане
  • Тялото има слотове за монтиране на магнитни сензори
Документи
Артикулни номера
  • W1560400300
  • W1560640300 W1560640301
  • W1560800300 W1560800301 W1560800320 W1560800321
  • W1561000300 W1561000301 W1561000320 W1561000321

Описание

Ъглови хващачи с три паралелни челюсти – Серия P12 са пневматични двойнодействащи хващачи с три челюсти, с вътрешно или с външно захващане. Тялото им е направено от алуминиева сплав със заздравяващо повърхността покритие, а челюстите – от стомана, с устойчиво на износване покритие. Системата за водене на челюстта и прецизността на куплирането с тялото правят хващача изключително стабилен.

Какви са предимствата на нашите ъглови хващачи с три паралелни челюсти – Серия P12

Керамичното покритие на тялото намалява триенето и износването и улеснява движението на челюстите по тялото. Всички размери са налични във версия със стандартен ход и сила на захващане, докато само някои от версията са с намален ход, но с по-висок затягащ момент. Хващачът е оборудван с магнит и отвори за сензори. Налична е и версия, предназначена за поставяне на индуктивни сензори (индуктивните сензори не се доставят от производителя).

Компоненти на ъглови хващачи с три паралелни челюсти – Серия P12

Нашите ъглови хващачи с три паралелни челюсти – Серия P12 се състоят от изключително здрави и устойчиви компоненти, за да издържат на всякакви предизвикателства на работната среда:

  • Тяло: твърд анодизиран алуминий;
  • Челюсти: азотирана стомана;
  • Бутален прът + водене: азотирана стомана;
  • Бутало: твърд анодизиран алуминий;
  • Уплътнение на бутало: NBR;
  • Уплътнение на бутален прът: NBR / полиуретан;
  • Уплътнение на база: подсилен SBR / NBR;
  • Магнит: неодим.
