Колонни конзолни кранове

Подпомагат много на брой и различни задачи по ръчно захващане
Колонни конзолни кранове са много различни по отношение на употребата им и могат да се комбинират с много различни подемни устройства като: верижни телфери, въжени телфери, въжени балансьори или вакуумни подемни устройства. В комбинация с подемно устройство, монтираните на колона, въртящи кранове на Schmalz образуват цялостни системи, готови за свързване
  • Колонни конзолни кранове за ергономичен и щадящ здравето транспорт на всички видове товари на работното място
  • Употреба в комбинация с подемно оборудване като: верижен телфер, въжен телфер, въжен балансьор или вакуумен подемник
  • Лесна интеграция благодарение на кранова колона, готова за дюбелиране или алтернативно с подвижна носеща плоча
  • Капацитет на повдигане – до 1000 кг
Модулна система

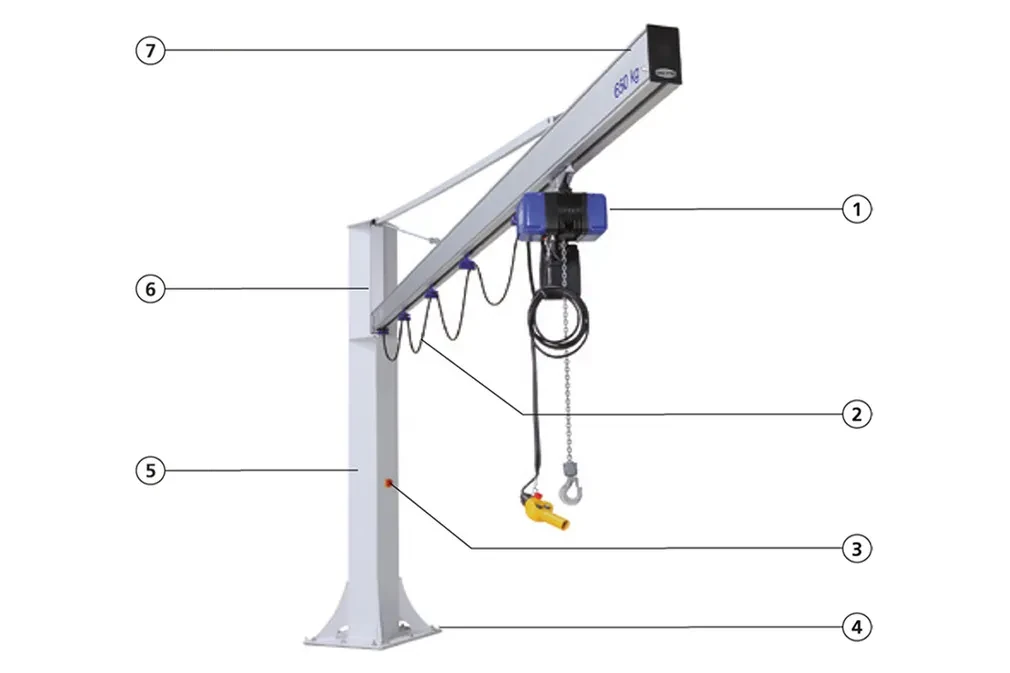

Диаграма на колонен конзолен кран

1 – Верижен телфер

2 – Източник на енергия

Кабел или проводима линия

3 – Моторна защита

4 – Монтажна плоча, готова за закрепване

Размери: 400 x 400 мм до 950 x 950 мм

5 – Стоманена колона на крана, прахово боядисана

Обща височина: макс. 5250 мм

Долен край на стрелата: макс. 4000 мм

Алтернативно с конзола за монтаж на стена

6 – Алуминиева колона с шарнирни лагери

Ъгъл на завъртане: 270°

Може да се ограничи

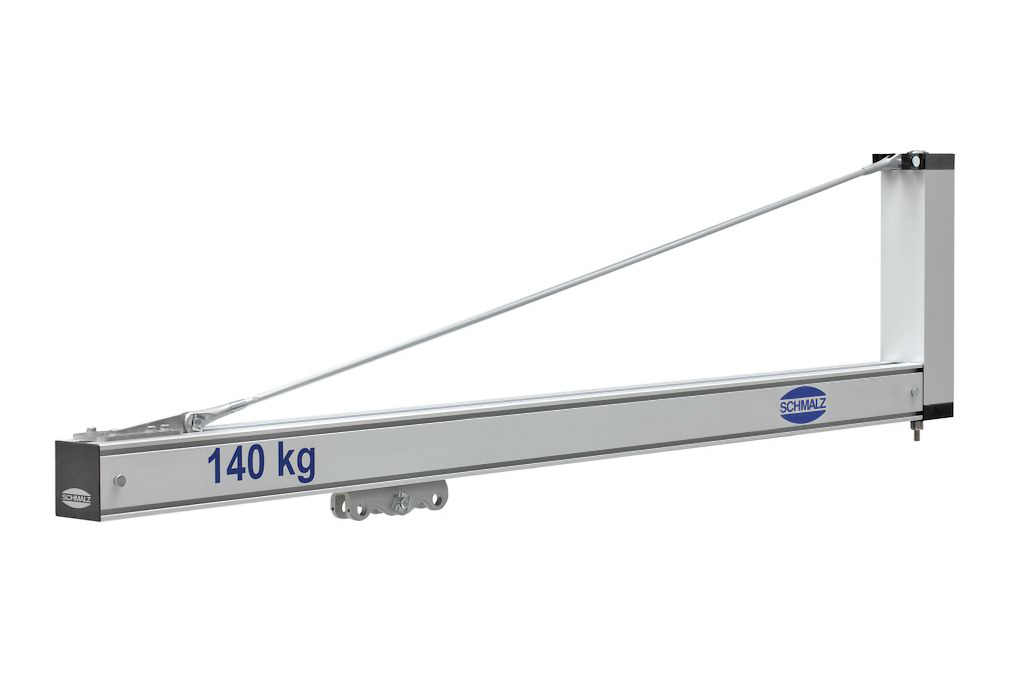

7 – Алуминиева стрела

Дължина: 2000 мм до 8000 мм

Модулни елементи

Алуминиевата колона минимизира необходимата сила

  • Работа при оптимално ниско триене благодарение на екструдиран профил с форма на куха камера
  • Материал: Алуминий, естествен анодизиран (EN AW 60 63 T66)
  • Лесно завъртане благодарение на малката маса (тегло от 3 кг/м)
  • Лесно подравняване на стрелата за точно позициониране на товара
  • Във всички случаи, са включени два фиксирани и променливи крайни ограничителя за регулиране на траекторията на движение

Лесен за преместване шарнирен лагер

  • Безпроблемно завъртане, дори в близост до шарнирния лагер
  • Лесен монтаж дори когато височината на тавана е ниска благодарение на два отделни лагерни болта
  • Сферични лагери, които не се нуждаят от поддръжка

Транспортни колела с ниско триене

  • Здрав дизайн от лят под налягане алуминий
  • Сигурно свързване с всички видове телфери
  • Оптимална работа благодарение на големите колела, изработени от технополимер с висока ефективност

Кабелно трасе

  • Най-популярната форма за захранване с електричество с помощта на кабелни трасета в алуминиевите секции
  • Подходящи за захранващи кабели (плоски кабели) и маркучи (вакуум и сгъстен въздух)

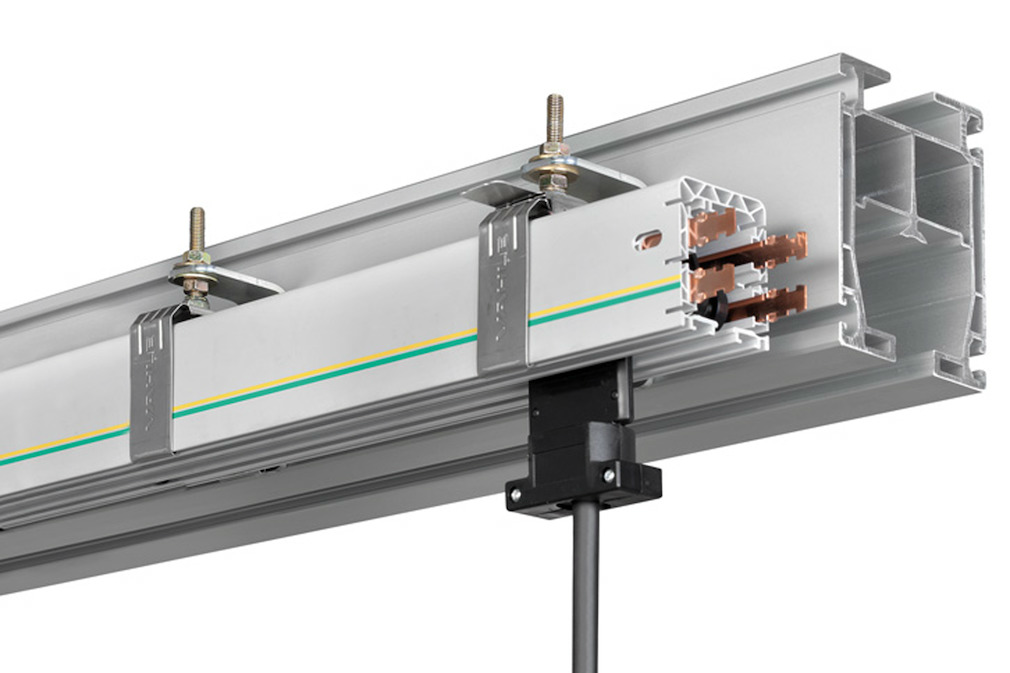

Проводникова линия

  • Безкабелно захранване чрез изолирани пластмасови релси
  • Няма устройства за съхранение на кабели или кабелни примки, които да причиняват смущения
  • Пътят на движение между шарнирния лагер и транспортната количка е с до 400 мм по-голям

Кранова колона

  • Висококачествена заварена стоманена конструкция, RAL 7035 светлосиво покритие (специално покритие при запитване)
  • Снабдени с анкери
  • Пестящи пространство размери на базовата плоча (400 x 400 мм до 950 x 950 мм)
Продуктови акценти
  • Оптимална ергономичност благодарение на отличните свойства на ниско триене
  • Висока работна скорост и точност на позициониране
  • Голям работен спектър, благодарение на големите ъгли на завъртане
  • Регулируема траектория на движение благодарение на променливи крайни ограничители
  • Проектирани в съответствие с DIN EN 13001: Клас на повдигане HC3, група на напрежение S1
Документи

Описание

Нашите колонни конзолни кранове са гъвкаво решение, което подпомага операторите на ежедневна база, да осъществяват всички работни задачи по повдигане, по-леко и ергономично. Те осигуряват допълнителна гъвкавост благодарение на големия си ъгъл на завъртане.

С какво се характеризират колонни конзолни кранове

В комбинация с подемно устройство, колонните конзолни, въртящи кранове образуват готови за свързване цялостни системи,. По този начин крановете подпомагат голям брой задачи по ръчно захващане. Тяхната висока степен на гъвкавост ги прави идеалният помощник за широк спектър от приложения. При монтиране на крана върху колона ъгълът на завъртане е 270°. Кранът може да се монтира свободно стоящ в помещението. За тегло до 1000 кг колонните въртящи се кранове използват алуминиеви кранови релси. Това гарантира изключителна гъвкавост.

Предимства на колонни конзолни кранове

Освен тяхната модулност и функционалност, колонните конзолни кранове имат следните основни преимущества:

  • Регулируема траектория на движение благодарение на променливи крайни ограничители;
  • Проектирани и разработени в съответствие с DIN EN 13001, за максимална безопасност и ефективност;
  • Голям ъгъл на завъртане за оптимална гъвкавост;
  • Висока точност на позициониране и работна скорост.
