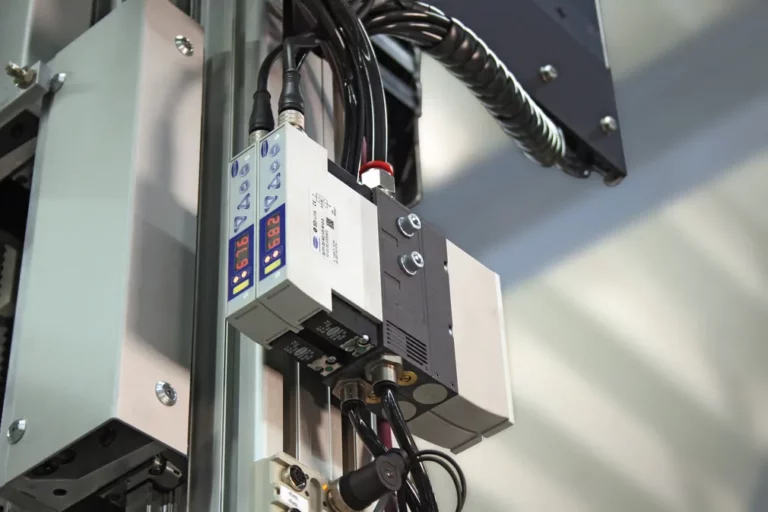

Компактни ежектори SCPi / SMPi

  • Компактни ежектори SCPi / SMPi за захващане на плътни, а също и порести детайли
  • Генериране и мониторинг на вакуума в автоматизирани системи
  • За употреба в обработването на ламарина, в автомобилната индустрия, при пакетиращи машини, и различни роботизирани приложения
  • Компактни ежектори SCPi / SMPi са идеални за Pick&place приложения с много кратки времена на цикъла (бързо захващане и освобождаване, които се осъществяват чрез мощната функция за издухване)
Технически данни
  • Капацитет на засмукване: до 185 l/min
  • Макс. вакуум: 85 %
Продуктови акценти
  • IO-Link функционалността позволява връзка с bus и радио параметризиране
  • Потребителски дисплей с удобна за използване клавиатура
  • Интегрирана функция за спестяване на въздуха намалява до минимум разхода на енергия
  • Минимална необходимост от пространство, благодарение на дисковия дизайн
  • Корпус с оптимизирано тегло, идеален за високи ускорения
Дизайн

Диаграма на компактен ежектор SCPi / SMPi

  • Основно тяло от технополимер с голяма якост
  • Потребителски седемсегментен дисплей (9), оперативна клавиатура и светещ дисплей, който показва състоянието на системата
  • Електрическа връзка (1) чрез стандартен M12 конектор, опция с потенциално разделяне на захранването на сензора и управлението
  • Интегрирани пневматични клапани за NO, NC или функция за импулсно превключване (2) и (8)
  • Мощното бутало за издухване за тип SMPi (4) осигурява изключително висока сила на издухване за намалени времена на цикъла
  • Регулиращ винт за настройване силата на издухване (6); пневматична връзка (G3/8″ и G1/4″) с предпазни филтри (3) и (7); интегриран шумозаглушител (5)
