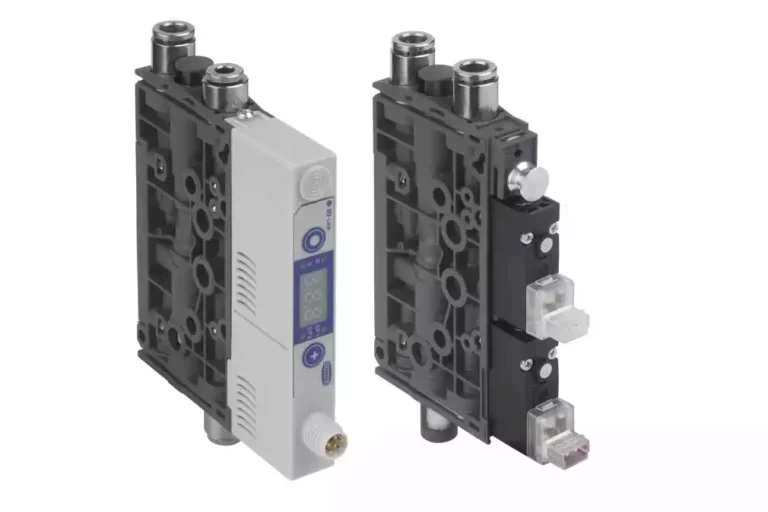

Компактни ежектори SCPMb / SCPMc / SCPMi

  • Компактни ежектори SCPMb / SCPMc / SCPMi са мини компактни ежектори за захващане на плътни детайли, като стъкло за дисплеи, пластмасови компоненти, печатни платки (PCB), електронни компоненти или батерии

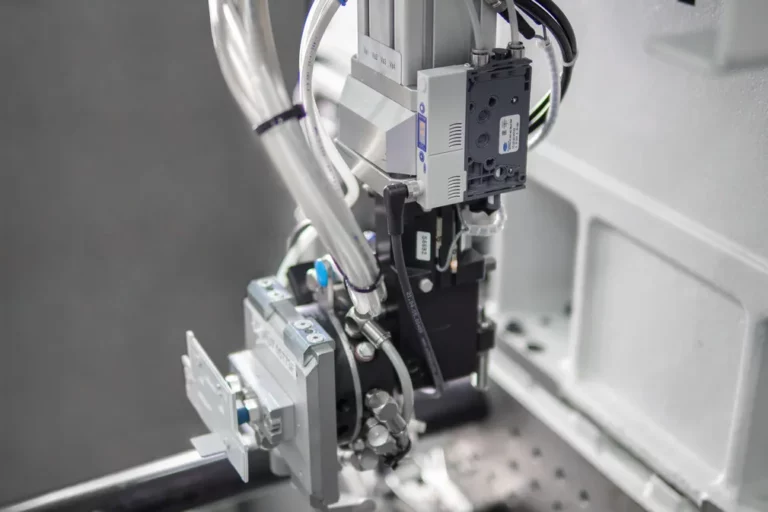

  • За употреба в изключително динамични pick&place приложения с изключително кратки времена на цикъла, напр. SMD машини

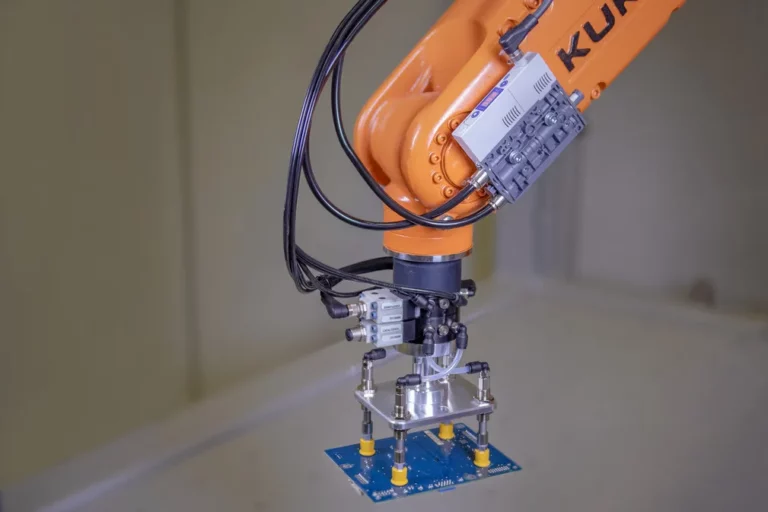

  • За употреба в приложения с роботизирано захващане и линейни оси, толкова близо до вендузата, колкото е възможно
  • Приложения с напълно автоматично захващане с изисквания за престой чрез интелигентен мониторинг на състоянието
  • Допълнително: ежекторът може да бъде монтиран в комбинация с външно захранване с вакуум
Технически данни
  • Капацитет на засмукване: до 28 l/min
  • Макс. вакуум: 92 %
  • Тяло, изработено от технополимер
Продуктови акценти
  • Максимална мощ на засмукване в най-малки пространства
  • Здрав ежектор с ниски интерфериращи контури
  • Централното подаване на въздух и независимите вакуумни кръгове позволяват пневматично заключване с до 16 ежектора
Дизайн

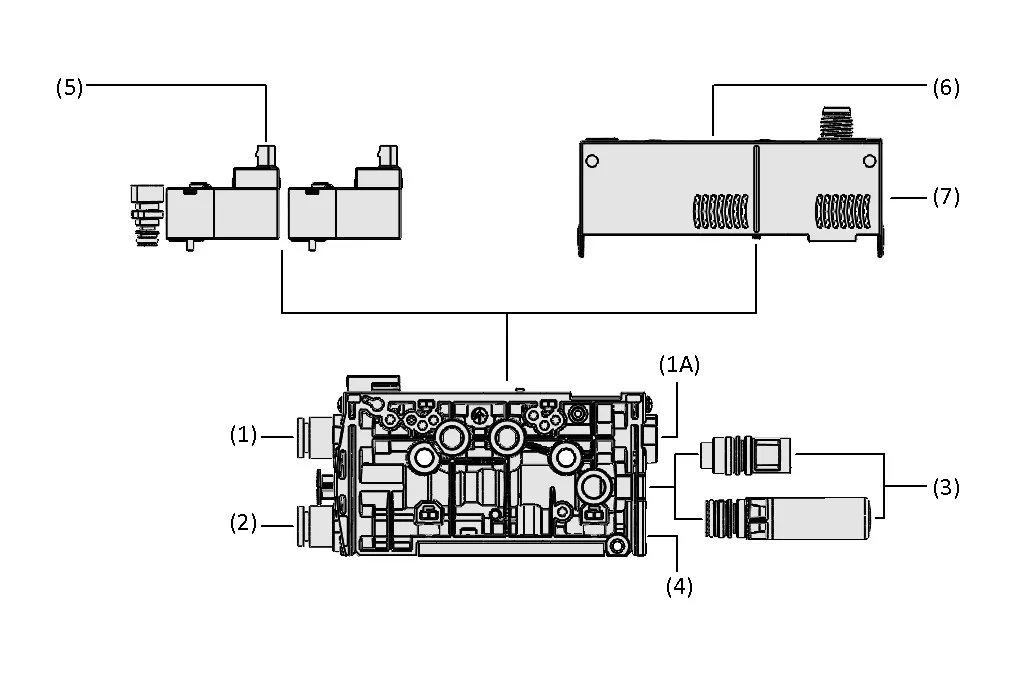

Диаграма на Компактен ежектор SCPMb / SCPMc / SCPMi

  • Минимален отпечатък благодарение на компактно тяло, направено от технополимер с голяма здравина, с индивидуален контролен модул (7)
  • 3-цифров дисплей с управление с 2 бутона и електрическа връзка M8, 6-пинов конектор (6)
  • Опционално интегрирани пневматични клапани (6), или директно монтирани (5) за превключващи функции NO или NC;
  • Винт за регулиране на функцията за издухване (4)
  • Опционално: Конектор за външно подаване на вакуум “EV”; конектор за външна среда за издухване “EB”
  • Сменяем шумозаглушител или изпускателен въздуховод (3); връзка за сгъстен въздух (1) и връзка за вакуум (2)
