Технически данни
- Системи с два вакуумни кръга

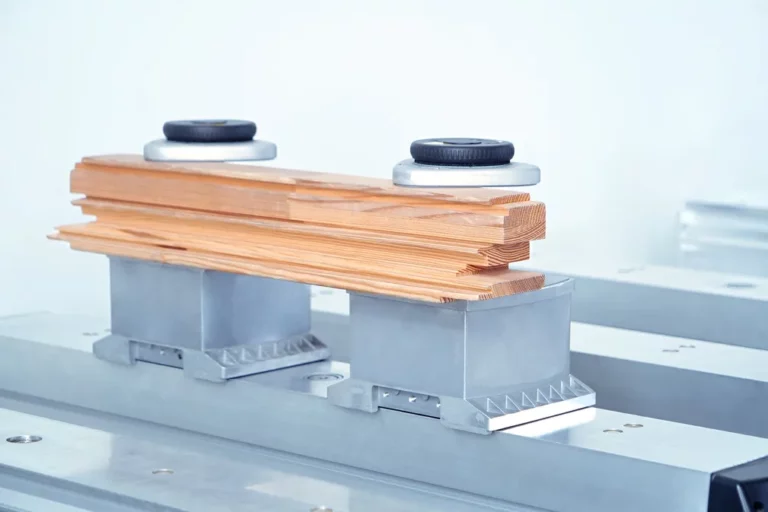

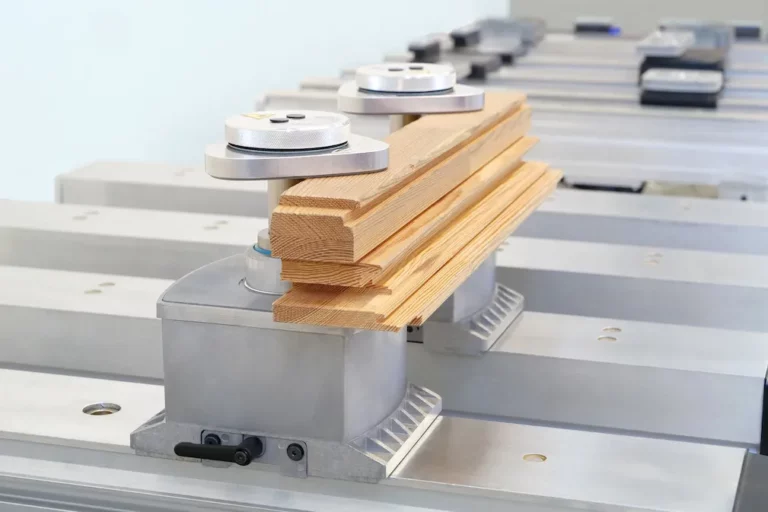

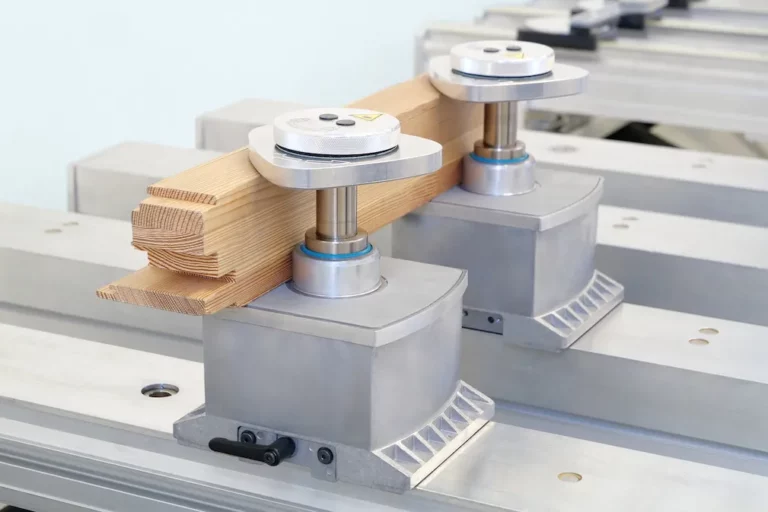

- За дограми и профили на прозорци
- Фиксиране към конзолата с помощта на вакуум или механично
Продуктови акценти
- Триъгълен затягащ диск с бърза настройка без инструменти позволява най-кратки времена на цикъла
- Силите на затягане до 700 N гарантират високи сили на задържане дори при тесни детайли
- Фиксиране чрез вакуум и опционално механично затягане подсигурява фиксирането към конзолата
- Не е необходима допълнителна среда за машината, тъй като затягащото устройство се активира от работния вакуум на CNC обработващия център
- Специалните фрикционни материали върху затягащия диск и затягащата повърхност гарантират, че детайлът е сигурно захванат дори при високи сили на обработка

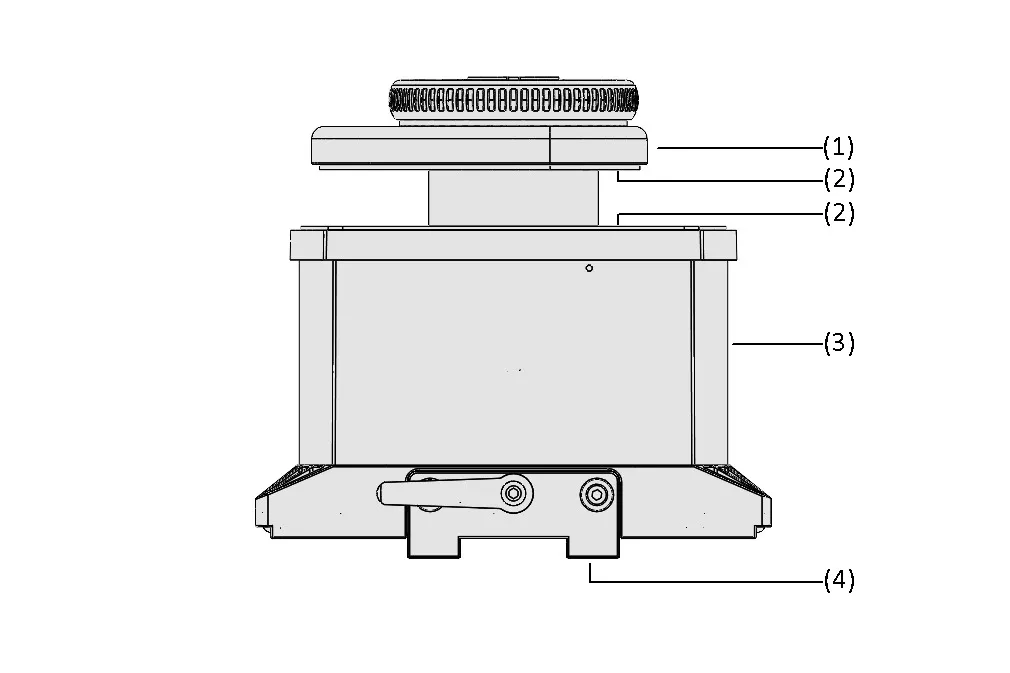

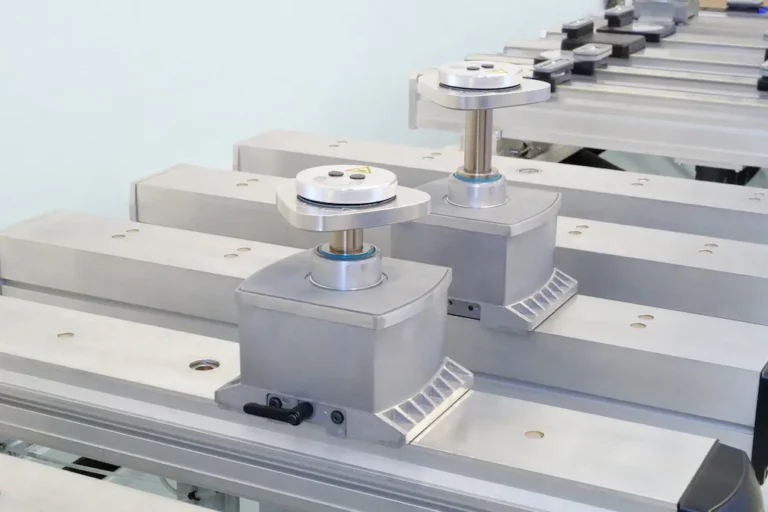

Дизайн
- Триъгълният затягащ диск (1) може да се регулира без инструменти по отношение на височините на затягане и опорната повърхност на детайла
- Затягащият диск се сваля надолу с помощта на бутало от активирания вакуум и затяга детайла
- Фрикционен материал (2) за оптимизирано абсорбиране на страничните сили
- Тяло (3) от алуминий с интерфейс към конзолата на машината за фиксиране на стягата с вакуум
- Опционално механично затягане (4) за фиксиране на стягата към конзолата
