Окачване с възможност за затягане FST-C

Окачване с възможност за затягане FST-C

  • Окачване с възможност за затягане FST-C е захващащо устройство за окачване за хващачи с голяма площ, за захващане на слоеве детайли с променливи височини
  • Захващане на деформирани дъски, дървени дъски и плоскости
  • Окачване с възможност за затягане FST-C е подходящо за употреба в запрашени среди
  • Детайлът няма как да се откачи заради динамичното напрежение на огъване (ефект на олющване)
Направете запитване
Продуктови акценти
  • Интегрираната пневматична функция за захващане предотвратява ефектът на олющване, когато са захващат изкривени дъски
  • 100 mm ход за компенсиране разликите във височините на страната на детайла
  • Позволява ъгъл на завъртане до 60° по време на захващане
Дизайн

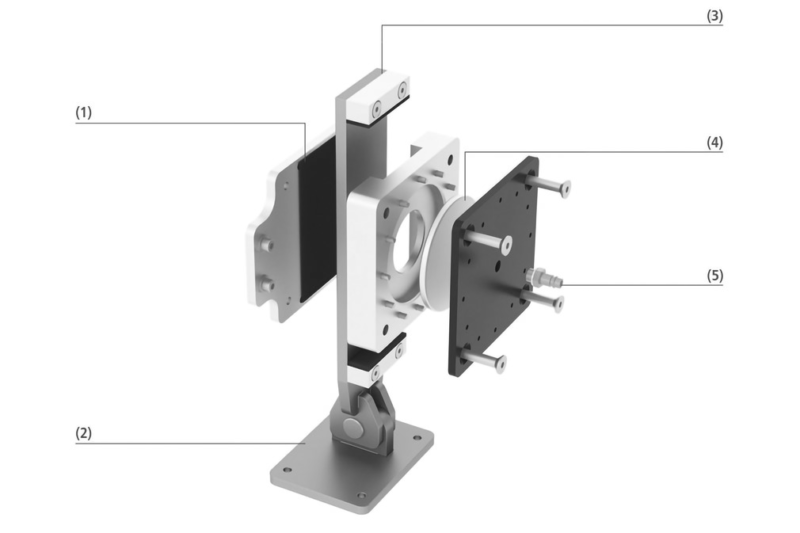

Диаграма на Окачване с възможност за затягане FST-C

  • Състои се от затягаща пластина (3), спирачна накладка (4) и въртяща се фланцова плоча (2)
  • Задна плоча за (1) за закрепване към съществуващи греди
  • Връзка със сгъстен въздух (5)
  • Може да се монтира на хващачи с голяма площ от типа FXP/FMP, SBX-C and FMHD
Технически данни
  • Компенсация на разликите във височините
  • Предотвратява ефекта на олющване, когато се захващат деформирани дъски

Описание
