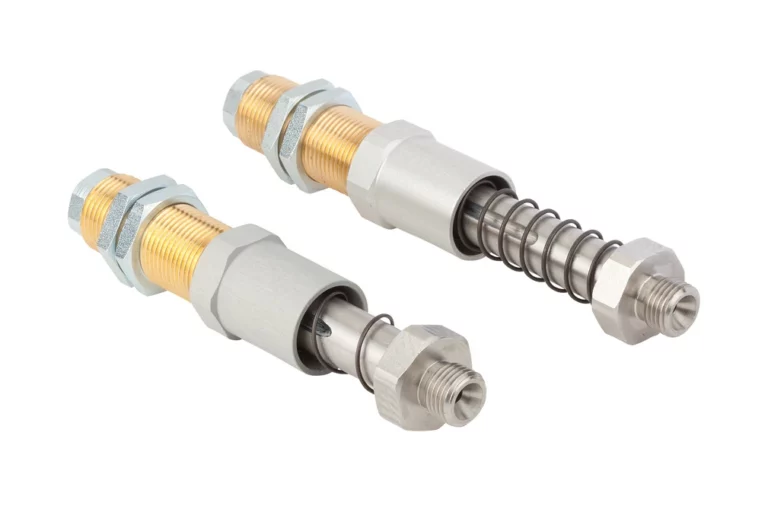

Пружинни компенсатори FSTE-HDB

  • Пружинни компенсатори FSTE-HDB със специални плъзгащи лагери и една демпферираща пружина за захващане на детайли с различна височина, като извити листове ламарина и др.
  • Захващане на много деликатни детайли (като напр. стъклени плоскости) без допълнителни контролни функции за предотвратяване на повреда, тъй като компенсаторът позволява меко поставяне
  • Задачи за захващане с много динамични движения и кратки времена на цикъла
  • Изключително плавен ход, дизайн против завъртане за сигурни работи процеси, дори при сурови и трудни условия
Технически данни
  • Свързване на вакуумна вендуза: G1/8” до G1/2”
  • Ход: 15 до 120 mm
  • Версия за високи натоварвания с плавно движещ се предпазител против завъртане
  • Интегрирано подаване на вакуум
Продуктови акценти
  • Не изискват поддръжка и е устойчив, благодарение на висококачествени плъзгащи лагери; позволява минимални времена на цикъла
  • Много плавно работеща версия против завъртане за овални вендузи при взискателни приложения
  • Дългата външна резба позволява голям, гъвкав диапазон на регулиране
  • Устойчиви демпферни пружини благодарение на блоковата защита
Дизайн
  • Пружинен компенсатор, състоящ се от бутален прът от неръждаема стомана с голяма здравина, месингова втулка (2) с интегриран лагер и демпферираща пружина (4)
  • Бутало на компенсатора с интегрирано вакуумно захранване, винаги с женска резба (1)
  • Предпазител против въртене на сачмения лагер
  • Винаги мъжка свързваща резба за вакуумната вендуза (5)
  • Дълга външна монтажна резба със заключващи гайки (3)
  • Блок предпазител за демпфериращата пружина
