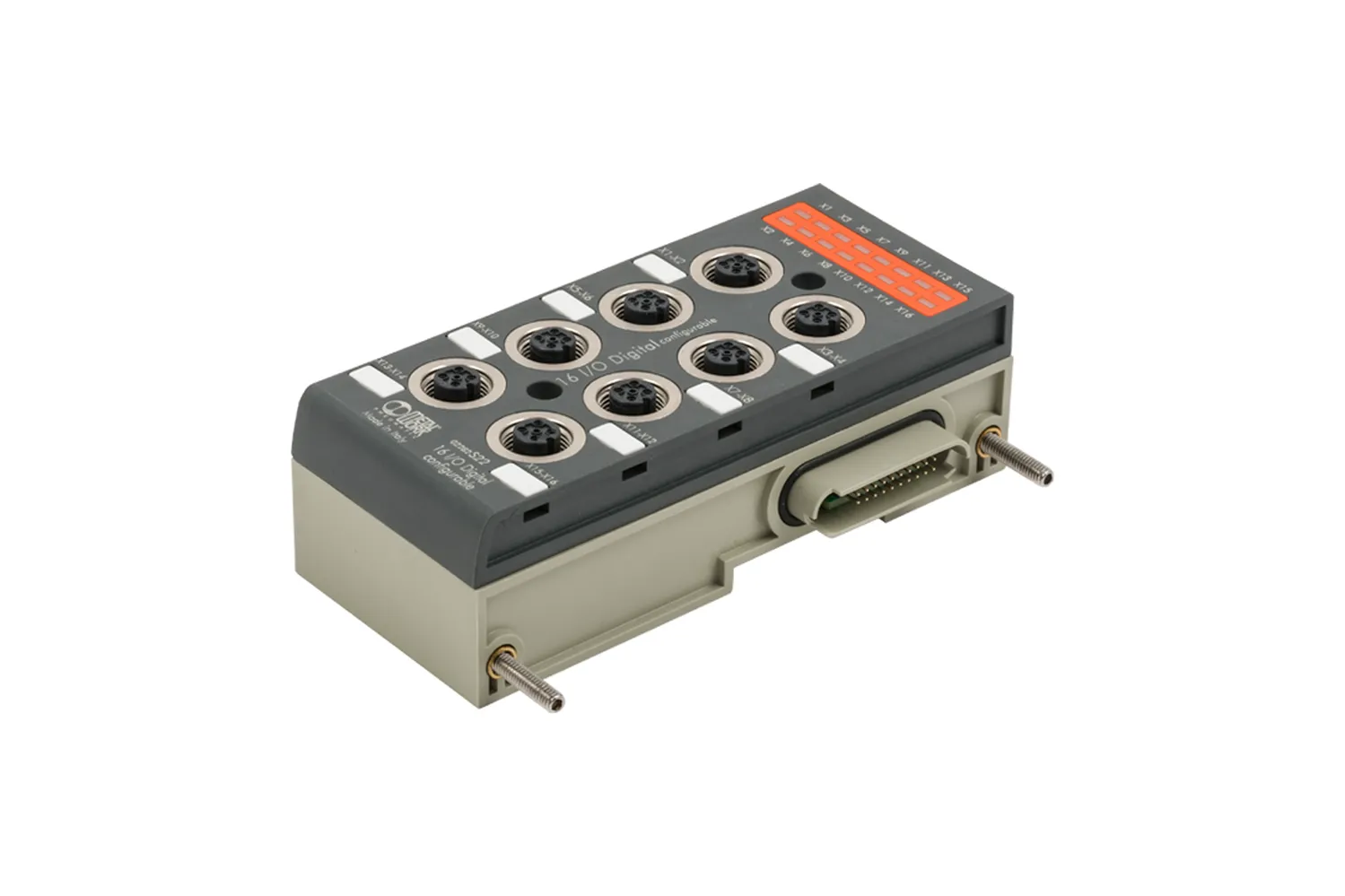

Нов EB 80 Модул 16 M12 CONFIG. DIGIT. IO (S22)
Разпределителен остров серия EB 80
Нов EB 80 Модул 16 M12 CONFIG. DIGIT. IO (S22)

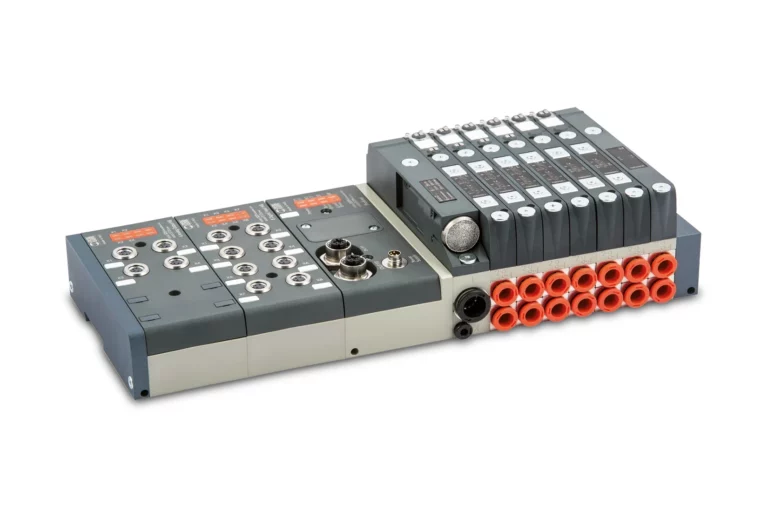

Разпределителен остров серия EB 80

Разпределителен остров серия EB 80 е електро-пневматична система, която не може да бъде наречена просто “вентилен остров”. Един модул, който комбинира в себе си електро-пневматични вентили от всички типове, многопозиционна основа, пневматично и електрическо захранване, подредено така, както е нужно на системата, сигнални модули с цифрови и аналогови входове или изходи, и още много други.

Направете запитване
Технически данни
  • Захранващо напрежение: 12 V -10% ÷ 24 V +30%
  • Мин. работно напрежение: 10.8 V
  • Макс. работно напрежение: 31.2 V
  • Макс. допустимо напрежение: 32 V
  • Мощност на всеки пилот: 3 W за 15 ms, след това 0.3 W
  • Управление (многополюсен вариант): PNP или NPN
  • Електрически клас на пилота: 100% ED
  • Мощност за разпределител: Виж техническа спецификация, глава “Electrical connection – E”
  • Мощност за сигнален модул: Виж техническа спецификация, глава “Signal module – S”
  • Защита: Електромагнитния пилот е защитен от претоварване и късо съединение
  • Диагностика: Виж техническа спецификация, глава “Electrical connection – E”
  • Максимален брой пилоти: 21 или 38 при многополюсна връзка; 128 при Fieldbus
  • Околна температура: – 10 ÷ 80°C (при 8 bar)
  • Работно налягане, bar: 5/2 и 5/3
    • без пилотно управление: 3 ÷ 8
    • с пилотно управление: вакуум ÷ 10
    • пилотно налягане: 3 ÷ 8
  • Работно налягане, bar: 2/2 и 3/2
    • без пилотно управление: 3.5 ÷ 8
    • с пилотно управление: вакуум ÷ 10
    • мин. (виж графика от техн. спецификация стр. 2-191) / макс. 8
  • Дебит, при 6 bar ΔP 1 bar, Ø4:
    • 2/2, NL/min: 350
    • 3/2, NL/min: 350
    • 5/2, NL/min: 350
    • 5/3, NL/min: 350
  • Дебит, при 6 bar ΔP 1 bar, Ø6:
    • 2/2, NL/min: 430
    • 3/2, NL/min: 600
    • 5/2, NL/min: 650
    • 5/3, NL/min: 460
  • Дебит, при 6 bar ΔP 1 bar, Ø8:
    • 2/2, NL/min: 500
    • 3/2, NL/min: 700
    • 5/2, NL/min: 800
    • 5/3, NL/min: 500
  • TRA/TRR при 2/2 и 3/2, ms: 14 / 28
  • TRA/TRR при 5/2 моностабилен, ms: 12 / 45
  • TRA/TRR при 5/2 бистабилен, ms: 9 / 11
  • TRA/TRR при 5/3, ms: 15 / 45
  • Флуид: Неомаслен въздух
  • Качество на въздуха: ISO 8573-1 клас 4-7-3
  • Степен на защита: IP65 (със свързани конектори и тапи на неизползваните изводи)
Детайли за продукта

Допълнителни детайли:

  • EB 80 системата е защитена с многобройни патенти и регистрации на полезни модели, които подобряват най-иновативните конструктивни решения
  • Възможните комбинации са безброй и най-хубавото е, че могат да бъдат постигнати с малък брой основни компоненти
  • За тази цел са разработени разпределители с компактен размер, но с висока производителност и така покриват огромно разнообразие от приложения
  • Само един вид електрически захранващ модул се използва при захранване с 12VDC или 24VDC на вентилите с многополюсен конектор или с полеви магистрали (Fieldbus) за всеки протокол
Документи
Артикулни номера
  • 02282S01 02282S02 02282S03 02282S04 02282S05 02282S06 02282S07 02282S08
  • 02282E025 02282E044 02282E0EN 02282E0EC 02282E0PN 02282E0CN 02282E0PB 02282E0PL 02282E0IO 02282E0LK 02282E0CC 02282E0AD
  • 02282P1XZ00 02282P2XZ00 02282P3XZ00 02282P5XZ00
  • 02282P11Z00 02282P21Z00 02282P31Z00 02282P51Z00
  • 02282P1XZ10 02282P2XZ20 02282P3XZ30 02282P5XZ50
  • 02282P11Z10 02282P21Z20 02282P31Z30 02282P51Z50
  • 02282P1XZ60 02282P2XZ60 02282P3XZ60 02282P5XZ60
  • 02282P11Z60 02282P21Z60 02282P31Z60 02282P51Z60
  • 02282P91Z90
  • 02282B3031110 02282B3034440 02282B3036660 02282B3038880 02282B3032220
  • 02282B3061110 02282B3064440 02282B3066660 02282B3068880 02282B3062220
  • 02282B3131110 02282B3134440 02282B3136660 02282B3138880 02282B3132220
  • 02282B3161110 02282B3164440 02282B3166660 02282B3168880 02282B3162220
  • 02282B3231110 02282B3234440 02282B3236660 02282B3238880 02282B3232220
  • 02282B3261110 02282B3264440 02282B3266660 02282B3268880 02282B3262220
  • 02282B3331110 02282B3334440 02282B3336660 02282B3338880 02282B3332220
  • 02282B3361110 02282B3364440 02282B3366660 02282B3368880 02282B3362220
  • 02282B4041111 02282B4044444 02282B4046666 02282B4048888 02282B4042222
  • 02282B4081111 02282B4084444 02282B4086666 02282B4088888 02282B4082222
  • 708203Z0 708203Z1
  • 708203I0 708203I1
  • 708203W0 708203W1
  • 708203L0 708203L1
  • 708203V0 708203V1
  • 708203K0 708203K1
  • 708203O0 708203O1
  • 708203G0 708203G1
  • 708203J0 708203J1
  • 708203R0 708203R1
  • 708203N0
  • 708203Y8
  • 02282A400Z00 02282A400Z10
  • 02282A402Z00 02282A402Z10
  • 02282A410Z00 02282A410Z10
  • 02282A412Z00 02282A412Z10
  • 02282A401Z00 02282A401Z10
  • 02282A411Z00 02282A411Z10
  • 02282M100Z00 02282M200Z00 02282M300Z00 02282M500Z00
  • 02282M101Z01 02282M201Z01 02282M301Z01 02282M501Z01
  • 02282M110Z00 02282M210Z00 02282M310Z00 02282M510Z00
  • 02282M111Z01 02282M211Z01 02282M311Z01 02282M511Z01
  • 02282M120Z00 02282M220Z00 02282M320Z00 02282M520Z00
  • 02282M121Z01 02282M221Z01 02282M321Z01 02282M521Z01
  • 02282M140Z00 02282M240Z00 02282M340Z00 02282M540Z00
  • 02282M100Z10 02282M200Z20 02282M300Z30 02282M500Z50
  • 02282M101Z11 02282M201Z21 02282M301Z31 02282M501Z51
  • 02282M110Z10 02282M210Z20 02282M310Z30 02282M510Z50
  • 02282M111Z11 02282M211Z21 02282M311Z31 02282M511Z51
  • 02282M120Z10 02282M220Z20 02282M320Z30 02282M520Z50
  • 02282M121Z11 02282M221Z21 02282M321Z31 02282M521Z51
  • 02282M130Z10 02282M230Z20 02282M330Z30 02282M530Z50
  • 02282M131Z11 02282M231Z21 02282M331Z31 02282M531Z51
  • 02282M140Z10 02282M240Z20 02282M340Z30 02282M540Z50
  • 02282M141Z11 02282M241Z21 02282M341Z31 02282M541Z51
  • 02282M100Z60 02282M200Z60 02282M300Z60 02282M500Z60
  • 02282M101Z61 02282M201Z61 02282M301Z61 02282M501Z61
  • 02282M110Z60 02282M210Z60 02282M310Z60 02282M510Z60
  • 02282M111Z61 02282M211Z61 02282M311Z61 02282M511Z61
  • 02282M120Z60 02282M220Z60 02282M320Z60 02282M520Z60
  • 02282M121Z61 02282M221Z61 02282M321Z61 02282M521Z61
  • 02282M130Z00 02282M230Z00 02282M330Z00 02282M530Z00
  • 02282M131Z01 02282M231Z01 02282M331Z01 02282M531Z01
  • 02282M130Z60 02282M230Z60 02282M330Z60 02282M530Z60
  • 02282M131Z61 02282M231Z61 02282M331Z61 02282M531Z61
  • 02282M140Z60 02282M240Z60 02282M340Z60 02282M540Z60
  • 02282M141Z61 02282M241Z61 02282M341Z61 02282M541Z61
  • 02282M141Z01 02282M241Z01 02282M341Z01 02282M541Z01
  • 02282C1 02282C2 02282C3

Описание

EB 80 системата е изключително гъвкава и позволява конфигуриране на безброй комбинации с малко на брой основни компоненти. Всички EB 80 варианти са оборудвани с ефикасна система за диагностика. NSF H1-сертифицирана грес се използва за смазване на макарата на клапана и уплътненията.

Компоненти на разпределителен остров серия EB 80 (разпределител и основа)

Компонентите, от които е съставен разпределителен остров серия EB 80, са следните:

  • Основа: технополимер;
  • Тяло на вентила: технополимер;
  • Контролна част: технополимер;
  • Макара: имически никелиран алуминий;
  • Контролно бутало: неръждаема стомана и NBR;
  • Пружина: стомана с обработка Oteva® и Dacromet;
  • Електромагнитен вентил;
  • LED дисплей: технополимер;
  • Ръчен контрол: никелиран месинг;
  • Винт, закрепващ разпределителя към основата;
  • Уплътнение на макарата: NBR;
  • Push-in фитинг за касета за порт 2;
  • Push-in фитинг за касета за порт 4.

Опции за фиксиране на разпределителен остров серия EB 80

1. Закрепване към DIN шина: затегнете крепежните винтове в модули E (електрическа връзка) и C (затворена крайна плоча). За острови с повече от 40 разпределителя и 5 модула, също използвайте допълнителната плоча с код 02282R4001.
2. Закрепване върху гладка повърхност: използвайте двойката скоби с код 02282R4000 и наличните винтове M5x20. Можете да изберете къде да позиционирате скобите в съответствие с острова:

2А – Изпъкнали скоби: могат да се използват за инсталиране на острова + скобите отгоре. Първо закрепете скобите към модулите E и C, използвайки крепежни скоби, а след това закрепете всичко с M5x20 винтове.
2B- Скрити скоби: цялостните размери на острова са намалени. Първо закрепете скобите към плоската горна част с винтове M5x20, а след това поставете острова върху скобите и заключете двата фиксиращи винта налични в модулите E и C.

3. Фиксиране към стената: използвайте скоби с код 02282R4000. Скобите идват с M6 резбови отвори и могат да се фиксират с M6 винтове (които не са включени в доставката), които се завинтват на стената. Фиксиращите скоби могат да бъдат изпъкнали или скрити.
N.B.: Необходими са равнинни повърхности, за да се осигури правилно фиксиране. Избягвайте усукване или огъване на разпределителите.

Омасляване на разпределителен остров серия EB 80

EB 80 електро-пневматичната система е разработена така, че да изпълни милиони цикли, без да е необходимо никакво омасляване. Това е възможно благодарение на оптимизацията на неговите компоненти и употребата на специална грес с отлични свойства и са сертифицирани по NSF H1. За да избегнете премахването на греста е силно препоръчително да не омаслявате входните и изходни портове на разпределителя и да проверите качеството (по ISO 8573-1 клас 4-7-3) на използвания сгъстен въздух, който често е замърсен от особено агресивни масла, които се освобождават от компресорите и не винаги са съвместими с еластомерите, използвани в разпределителите.
