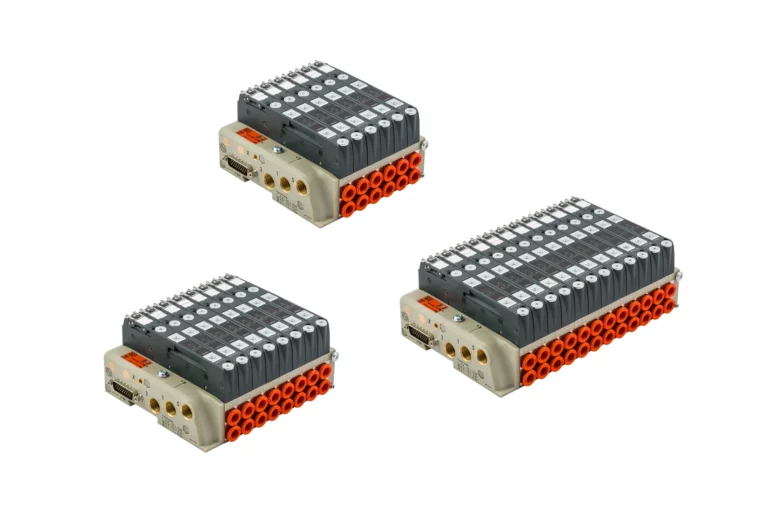

Разпределителен остров серия EB 80 BOXI Версия с 6-8-12 вентила

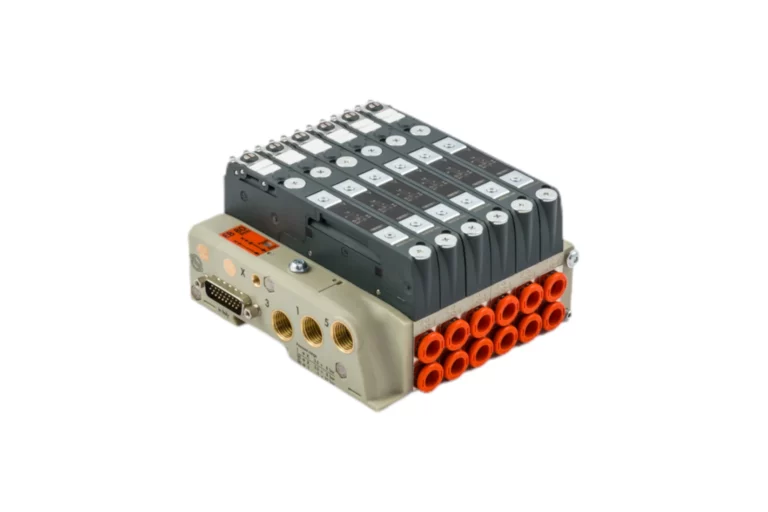

Разпределителен остров серия EB 80 BOXI Версия с 6 позиции

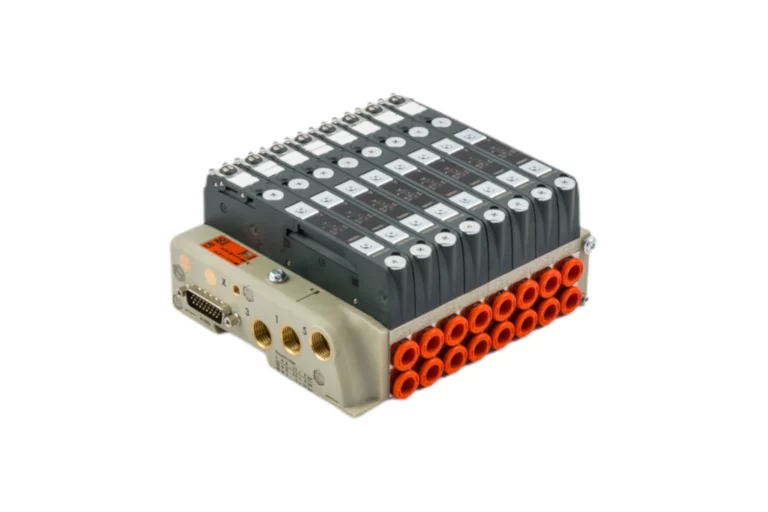

Разпределителен остров серия EB 80 BOXI Версия с 8 позиции

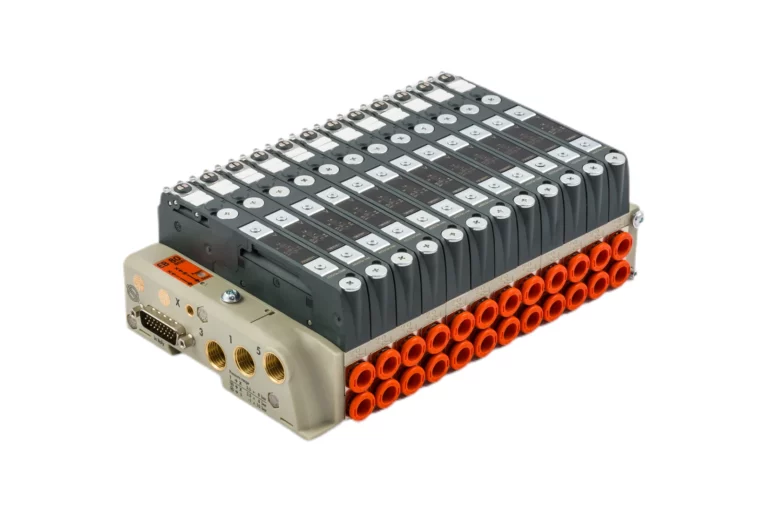

Разпределителен остров серия EB 80 BOXI Версия с 12 позиции
Разпределителен остров серия EB 80 BOXI Версия с 6-8-12 вентила
Разпределителен остров серия EB 80 BOXI Версия с 6 позиции
Разпределителен остров серия EB 80 BOXI Версия с 8 позиции
Разпределителен остров серия EB 80 BOXI Версия с 12 позиции

Разпределителен остров серия EB 80 BOXI Версия с 6-8-12 вентила

Разпределителен остров серия EB 80 BOXI Версия с 6-8-12 вентила е актуализация на един от най-успешните продукти на Metal Work – EB 80 Boxi. Продуктът сега вече е наличен в нови версии: с 6, 8 или 12 вентила.

Направете запитване
Технически данни
  • Диапазон на захранващото напрежение: 12 V -10% ÷ 24 V +30%
  • Мин. работно напрежение: 10.8 V*
  • Макс. работно напрежение: 31.2 V
  • Макс. допустимо напрежение: 32 V***
  • Мощност на всеки пилот: 3 W за 15 ms, след това 0.3 W
  • Управление: PNP
  • Електрически клас на пилота: 100% ED
  • Защита: Изход на електромагнитен пилот със защита от претоварване и късо съединение
  • Заземяване: С винт Ø3 mm върху метална затваряща планка
  • Диагностика: LED светлинна сигнализация на основата
  • Сигнаизлирани неизправности: Електромагнитният пилот е счупен или липсва; електромагнитният пилот е с късо съединение; захранване извън обхват
  • Максимален брой електромагнитни пилоти: Версия с 4 контрола, 5/2 моностабилни вентили; Версия с 8 контрола, за всеки тип вентил
  • Електрическа връзка: Многополюсен с D-Sub 9-пинов конектор; I/O link с M12x1 конектор.
  • Температура на околна среда: -10 ÷ + 50 (при 8 bar)
  • Работно налягане , bar: 5/2 и 5/3
    • без пилотно управление: 3 ÷ 8
    • с пилотно управление: вакуум ÷ 10
    • пилотно налягане: 3 ÷ 8
  • Работно налягане, bar: 2/2 и 3/2
    • без пилотно управление: 3.5 ÷ 8
    • с пилотно управление: вакуум ÷ 10
    • мин. (виж графика от техн. спецификация стр. 2-191) / макс. 8
  • Пневматични фитинги: Захранване (порт 1) и изпускане (портове 3 и 5): 1/4” G (BSP) или 1/4” NPT
  • Пневматични изходи: Фитинги за тръби Ø 4 (5/32”), 6, 8 (5/16”), 1/4”
  • Дебит при 6,3 bar ΔP 1 bar Захранване (порт 1): 4500 Nl/min
  • 6,3 bar дебит със свободно изпускане от портове 3 и 5: 5500 + 5500 Nl/min
  • Дебит при 6,3 bar ΔP 1 bar, Ø 4 (5/32”):
    • 2/2, NL/min: 350
    • 3/2, NL/min: 350
    • 5/2, NL/min: 350
    • 5/3, NL/min: 350
    • V3V (R), NL/min: –
  • Дебит, при 6,3 bar ΔP 1 bar, Ø6:
    • 2/2, NL/min: 430
    • 3/2, NL/min: 600
    • 5/2, NL/min: 650
    • 5/3, NL/min: 460
    • V3V (R), NL/min: –
  • Дебит, при 6,3 bar ΔP 1 bar, Ø 8 (5/16”):
    • 2/2, NL/min: 500
    • 3/2, NL/min: 700
    • 5/2, NL/min: 800
    • 5/3, NL/min: 500
    • V3V (R), NL/min: –
  • Дебит, при 6,3 bar ΔP 1 bar, Ø 1/4”:
    • 2/2, NL/min: 430
    • 3/2, NL/min: 600
    • 5/2, NL/min: 650
    • 5/3, NL/min: 460
    • V3V (R), NL/min: –
  • Дебит, при 6,3 bar ΔP 1 bar, Ø 10 **:
    • 2/2, NL/min: –
    • 3/2, NL/min: 1250
    • 5/2, NL/min: 1250 – 1400
    • 5/3, NL/min: 1000 – 1250
    • V3V (R), NL/min: 1000
  • Дебит, при 6,3 bar ΔP 1 bar, Ø 3/8” **:
    • 2/2, NL/min: –
    • 3/2, NL/min: 1250
    • 5/2, NL/min: 1250 – 1400
    • 5/3, NL/min: 1000 – 1250
    • V3V (R), NL/min: 1000
  • Време за реакция при задействане (TRA) / време за реакция при нулиране (TRR) при 6 bar
    • TRA/TRR при 2/2 и 3/2, ms: 14 / 28
    • TRA/TRR при 5/2 моностабилен и стоп вентил, ms: 12 / 45
    • TRA/TRR при 5/2 бистабилен, ms: 12 / 14
    • TRA/TRR при 5/3, ms: 15 / 45
    • TRA/TRR при 3/2 висок дебит, ms: 13 / 36
  • Флуид: Неомаслен въздух
  • Качество на въздуха: ISO 8573-1 клас 4-7-3
  • Степен на защита: IP65

* Изисква се минимално напрежение 10,8 VDC на електромагнитните пилоти. Проверете минималното напрежение на изхода на захранването.
**  Използване на вентили с висок дебит или свързани вентили.
*** ВАЖНО! Напрежение, по-голямо от 32 VDC, ще повреди непоправимо системата.

Детайли за продукта
Документи
Артикулни номера

Описание

Новите вентилни острови, оборудвани с 26-полюсна D-Sub многополюсна връзка, се предлагат в 6 версии, в зависимост от нуждите на приложението:

  • 6 позиции и 6 електрически контроли (*)
  • 6 позиции и 12 електрически контроли
  • 8 позиции и 8 електрически контроли (*)
  • 8 позиции и 16 електрически контроли
  • 12 позиции и 12 електрически контроли (*)
  • 12 позиции и 24 електрически контроли

(*) само вентили V-G-J-Y-N могат да бъдат използвани.

За всяка от версиите е възможно да се поръчат острови със- или без вентили.

Технически характеристики на разпределителен остров серия EB 80 BOXI Версия с 6-8-12 вентила

Новите версии BOXI демонстрират същите технически характеристики, като версията с 4 вентила, и по-конкретно:

  • Могат да се използват всички клапани EB 80, от двойни 2/2 до вентили с висок дебит, от обикновени 5/2 до спирателни клапани;
  • Могат да се прилагат многофункционални модули EB 80;
  • Островът може да се захранва от 12 VDC (-10%) до 24 VDC (+30%);
  • Островът се състои от проходни основи, оборудвани с единични или двойни електрически контроли, снабдени със сменяеми касетъчни фитинги;
  • Ниска консумация на електричество: само 0,3 W, за да поддържа всеки вентил контролиран;
  • Разширена диагностика (прекъсване на ел. верига, претоварване, пренапрежение) със сигнализиращ светодиод;
  • Сертификати: CE, EAC, UL-CSA и ATEX.

Освен това при острови с 6, 8 или 12 позиции е възможно, при поръчка, да се изиска модул за допълнително пневматично захранване и изпускане, поставен след електромагнитните вентили.

Допълнително пневматично захранване на EB 80 BOXI Версия с 6-8-12 вентила

При конфигурирането на разпределителни острови BOXI е възможно да се вмъкне, в крайна позиция, допълнително специално пневматично захранване и изпускателен модул, за да се повишат входящите и изходящи нива на дебит на острова. Модулът не може да бъде поставен във вече сглобени острови. Допълнително пневматично захранване се препоръчва в случаите, когато има едновременно действия на няколко електромагнитни вентила, с необходим дебит над 3000 Nl/min*, или когато е от съществена важност да се освобождава бързо налягането от портове 3 и 5. Може да бъде заявен със заглушено изпускане или с конвейерно изпускане, с фитинги за тръби Ø 8 – Ø 10, Ø 12 или Ø 1/2”.

* Индикативна стойност, в зависимост от работното налягане, захранващите шлаухи и специфичните нужди на приложението.
