Технически данни
- Начин на присъединяване: G 1/8, G 1/4, G 3/8, G 1/2
- Флуид: Компресиран филтриран и изсушен въздух, ако има омасляване, то трябва да е постоянно
- Работно налягане:
- моностабилни: 2,5 ÷ 10 bar
- бистабилни: 1 ÷ 10 bar
- пилотно вакуум: ÷ 10 bar
- Минимално управляващо налягане: 2,5 bar
- Температурен диапазон: -10°C ÷ 60°C
- Номинален диаметър:
- G 1/8: 5 mm
- G 1/4: 7,5 mm
- G 3/8: 13,3 mm
- G 1/2: 15 mm
- Проводимост C:
- G 1/8: 121,43 Nl/min.bar
- G 1/4: 264,26 Nl/min.bar
- G 3/8: 505.52 Nl/min.bar
- G 1/2: 971,43 Nl/min.bar
- Минимално отношение за сработване между изх. и вх. налягане:
- G 1/8: 0,32 bar/bar
- G 1/4: 0,27 bar/bar
- G 3/8: 0.32 bar/bar
- G 1/2: 0,43 bar/bar
- Дебит при 6,3 bar ΔP 0,5 bar:
- G 1/8: 400 Nl/min
- G 1/4: 750 Nl/min
- G 3/8: 1560 Nl/min
- G 1/2: 3 200 Nl/min
- Дебит при 6,3 bar ΔP 1 bar:
- G 1/8: 550 Nl/min
- G 1/4: 1100 Nl/min
- G 3/8: 2150 Nl/min
- G 1/2: 4 600 Nl/min
- Монтаж: Във всички позиции (вертикалният монтаж не е препоръчителен за бистабилни разпределители, подложени на вибрации)
- Препоръчителен смазочен материал: ISO и UNI FD 22
- Максимално усилие на бобината: 1 Nm
Детайли за продукта
Документи
Артикулни номера
- 7010000100 7010000200 7010000300 7010000400 7010000500 7010000600 7010000700 7010000900 7010001000 7010001100 7010001150 7010001160 7010001200 7010001300 7010001400 7010001500 7010001600 7010001700 7010001800 7010001900 7020000100 7020000200 7020000300 7020000400 7020000500 7020000600 7020000700 7020000900 7020001000 7020001100 7020001400 7020001700 7030000100 7030000200 7030000300 7030000400 7030000500 7030000600 7030000700 7030000900 7030001000 7030001100 70L1000100 70L1000200 70L1000300 70L1000400 70L1000500 70L1000600 70L1000700 70L1000900 70L1001000 70L1001100 70L2000100 70L2000200 70L2000300 70L2000400 70L2000500 70L2000600 70L2000700 70L2000900 70L2001000 70L2001100
- 7001000100 7001000110 7001000200 7001000210 7001000230 7001000400 7001000410 7001000500 7001000505 7001000510 7001000600 7001000610 7001000700 7001000710 7001000900 7001000910
- 7010010100 7010010200 7010010400 7010011100 7010011200 7010011300 7010012100 7010012200 7010012300 7010013100 7010013200 7010013300 7020010100 7020010200 7020010210 7020010400 7020011100 7020011200 7020011300 7020012100 7020012200 7020012300 7020013100 7020013200 7020013300 7030010100 7030010200 7030010400 7030011100 7030011200 7030011300 7030012100 7030012200 7030012300 7040010100 7040010200 7040010400 7040011100 7040011200 7040011300 7040012100 7040012200 7040012300 70L1010100 70L1011200 70L2010100 70L2011200
- 7010020100 7010020200 7010020300 7010020400 7010020500 7010021100 7010021200 7010021300 7010021500 7010021600 7010022100 7010022200 7010022300 7010022400 7010022500 7010022600 7010023100 7010023200 7010023300 7010023400 7010023500 7010023600 7020020100 7020020200 7020020300 7020020400 7020020500 7020021100 7020021200 7020021300 7020021500 7020021600 7020021700 7020022100 7020022200 7020022300 7020022400 7020022500 7020022600 7020023100 7020023200 7020023300 7020023400 7020023500 7020023600 7025320200 7030020100 7030020200 7030020300 7030020400 7030020500 7030021100 7030021200 7030021300 7030021500 7030021600 7030021700 7030022100 7030022200 7030022300 7030022400 7030022500 7030022600 7040020100 7040020200 7040020300 7040020400 7040020500 7040020600 7040021100 7040021200 7040021300 7040021500 7040021600 7040022100 7040022200 7040022300 7040022400 7040022500 7040022600 70L1020100 70L1020200 70L1020400 70L1021100 70L1021200 70L2020100 70L2020200 70L2020400 70L2021100 70L2021200
Описание

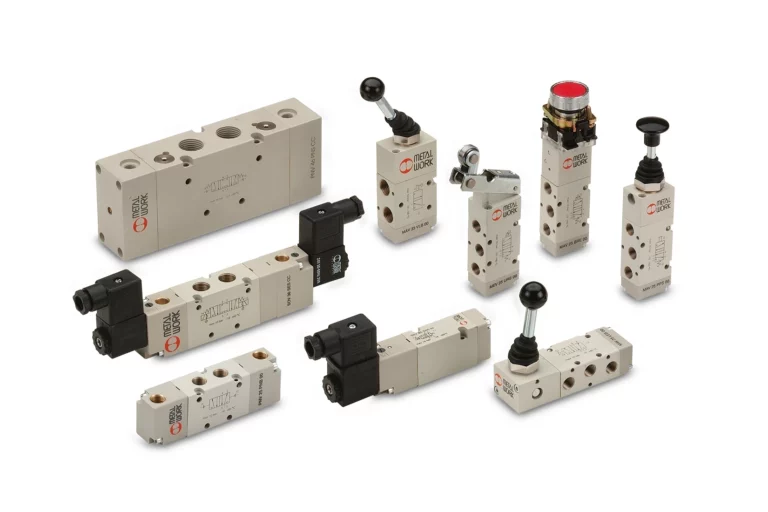

Серия 70 разпределители са съставна част от пълната гама традиционни разпределители на Metal Work. Те са налични в размери: 1/8″, 1/4″, 3/8″ и 1/2″, версии: 3/2, 5/2, 5/3 и двойна 3/2, с механично, ръчно, пневматично или електрическо задвижване. Могат да се монтират в линии, на стена, върху цилиндър (използвайки специална скоба) или в серии (на модулна база), за да паснат на всички възможни приложения.
Гамата от разпределители (Серия 70 LT) е разработена с помощта на компоненти за специфични нискотемпературни приложения и сега е налична за повечето най-често използвани видове и размери. Тези изключително надеждни серия 70 разпределители са съвместими с главните приложими стандарти, включително Atex, ISO 13489 и SIL, както сочат наличните онлайн документи и сертификати.
Компоненти на серия 70 разпределители
Серия 70 разпределители се състоят от следните основни компоненти:
- Тяло: алуминий;
- Контролна/крайна капачка: пластмаса;
- Макара: химически никелиран алуминий;
- Дистанциращи плочи: пластмаса;
- Уплътнение: NBR;
- Бутало: Hostaform®;
- Уплътнение на бутало: NBR;
- Филтър: пластмаса;
- Пружини: специална стомана;
- Оператор: месингова тръба със сърцевина от неръждаема стомана.
