Вакуумни лапи VCBL-R

  • Вакуумни лапи VCBL-R са вакуумни системи за захващане за CNC машинни центрове с растерни маси
  • Подходящи за всички обичайни форми на растера (широчина на отворите 6 mm до 7.5 mm, широчина на отворите 6 mm до 7 mm)
  • Подходящи за сложно 5-осово обработване, като напр. вдълбаване и рязане на панели

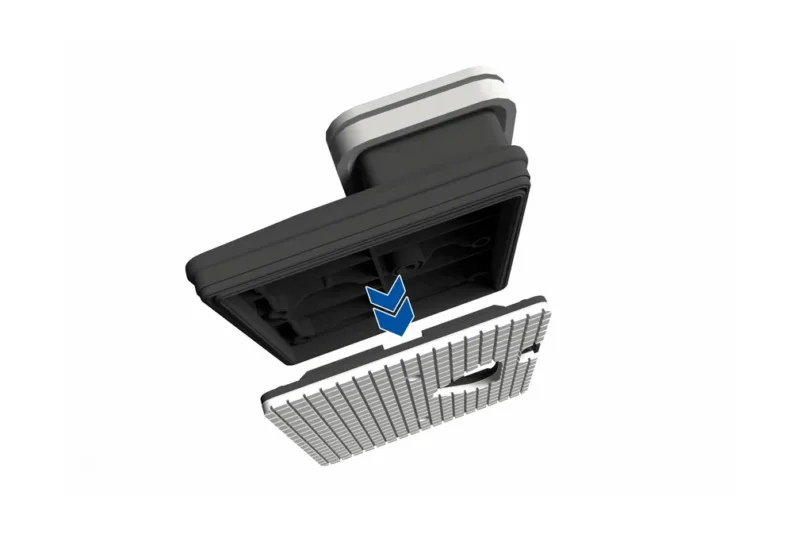

  • Лесно и бързо поставяне на вакуумните лапи със съответните вложки за позициониране
  • Безопасно захващане, без изплъзване на детайлите, с помощта на специална фрикционна подложка на смукателната зона
Технически данни
  • Вакуумна система за растерни маси
  • Фиксиране чрез позициониращи вложки
  • Интегриран сензорен клапан
Продуктови акценти
  • Най-високи сили на задържане при приложения с дървообработване, благодарение на оптимизираните уплътнения и фрикционни подложки
  • Най-висока точност на размерите за по-голяма прецизност в производствения процес
  • Широкият спектър от продукти предлага максимална гъвкавост и позволява по-кратки времена за настройка
  • Различните общи височини позволяват дори по-сложна странична обработка
  • Дълъг сервизен живот и бърза, рентабилна подмяна на резервните части
Дизайн

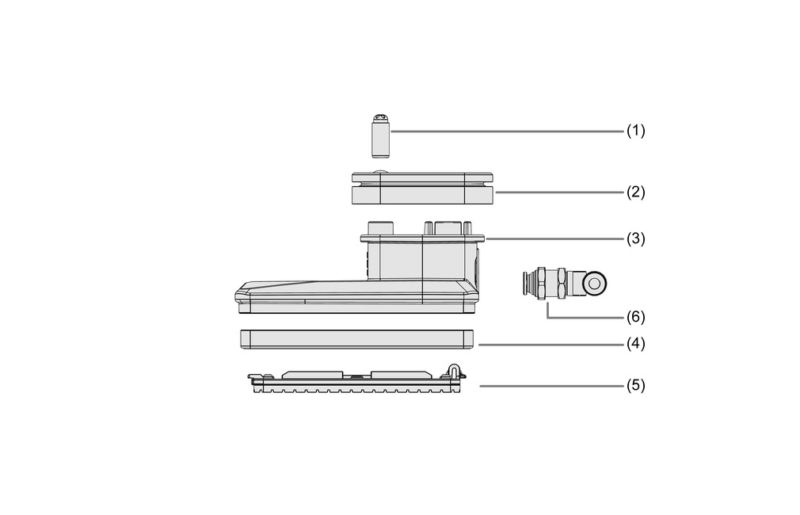

Диаграма на вакуумни лапи VCBL-R

  • Фрикционна подложка (1) за абсорбиране на страничните сили
  • Здраво тяло (2), направено от технополимер
  • Позиционираща вложка (3) с различни шириочини на каналите
  • Вложките се сменят бързо, така че вакуумният блок да се използва за растер с различни размери
  • Уплътняваща рамка (4)
  • Сензорен клапан (5), направен от мек технополимер
