Базов модул (1) със захранван с батерия вакуумен генератор в система с два вакуумни кръга
Манометри (2) за отчитане на вакуума в двата вакуумни кръга
Зарядно устройство (3), монтирано към базовия модул, за зареждане на батерията
Товарно рамо (4) за окачване и ръчно завъртане (безконечно), и накланяне на устройството
Специални вакуумни плочи с гумено уплътнение (5) за компенсиране на разликите във височините
Опция: Радио дистанционно управление (6) за захващане и освобождаване на детайла
- Проектните данни са едни и същи за всички стандартни типове
- При необходимост могат да бъдат закупени по-големи вакуумни плочи. Използването на по-големи вакуумни плочи води до различни конструктивни данни
- Модулен дизайн
Бързото удължаване на устройството чрез монтиране на разтегателни рамена позволява гъвкава употреба за детайли с различни дължини - Система с два вакуумни кръга
Безопасно повдигане на детайлите, без допълнително механично закрепване, позволява бързото и лесно повдигане и поставяне - Специални вакуумни плочи с фрикционна структура
Позволяват захващане без повреди на различни типове панели в хоризонтално и вертикално положение - Подемно рамо с функция за накланяне и завъртане
Детайлите могат да бъдат наклонени на 90°, да се завъртат на 360° ръчно - Транспортна опаковка в размер на Евро палет
Лесно транспортиране на устройствата към строителните обекти и бързо сглобяване на място
Устройствата се доставят с 4 вакуумни плочи за приложения до 400 кг хоризонтално носене и до 260 кг вертикално носене. В допълнение към стандартното оборудване, могат да се закупят и по-големи вакуумни плочи, които да се използват за вертикални операции по повдигане на товари с тегло до 400 кг.

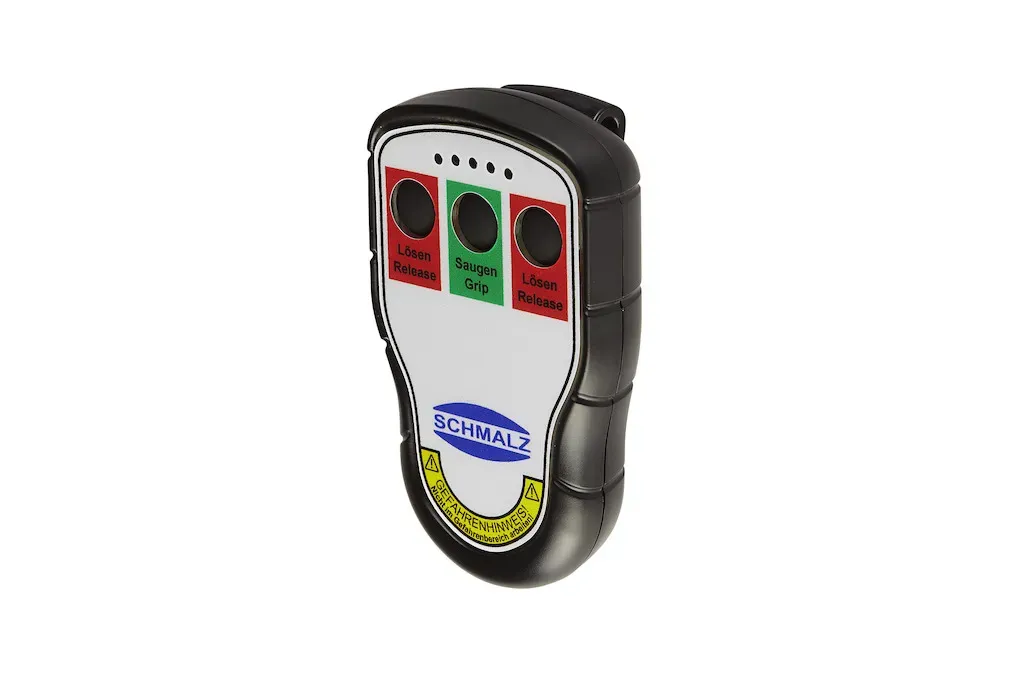

Радио дистанционно управление
Радио дистанционно управление за захващане и освобождаване на детайлите
Описание
Вакуумно подемно устройство VacuMaster Panel e идеално решение за захващане на термопанели / сандвич панели за покриви и стени с тегло до 400 кг, на открито. Неговият здрав и модулен дизайн позволява ефективно преместване на товари с голямо тегло само от един човек. Устройството се подготвя бързо за употреба при инсталацията на фасадни елементи и облицовки на строителната площадка.
Предимства на вакуумно подемно устройство VacuMaster Panel:
- Гъвкаво удължаване на рамената – бързото удължаване на устройството чрез монтиране на удължаващи рамена позволява работа с работни детайли с различни дължини
- Безопасно повдигане – безопасно повдигане на детайли без допълнително механично закрепване позволява бързото и лесно повдигане и поставяне на детайлите
- Захващане без повреждане – позволява захващане без повреди на различни типове панели в хоризонтална и вертикална посока
- Функции по обръщане и завъртане – детайлите могат да бъдат обърнати ръчно на 90° и да се завъртат на 360°
С VacuMaster Panel, панелите и фасадните елементи могат да бъдат повдигани безопасно, без усилия и ефективно. Подемното устройство е специално разработено за употреба на строителни площадки и може лесно да се транспортира в пестящи пространство кутии, както и лесно да се сглоби на място, благодарение на гъвкава plug-in – система. Интегрираната функция за завъртане и накланяне прави възможно да се повдигнат вертикално термопанели за стени и хоризонтално термопанели за покриви с дължина до 14 м. Стандартната версия може лесно да захваща 400 кг – хоризонтално и 260 кг – вертикално.
В допълнение към стандартното оборудване, могат да се закупят и по-големи вакуумни плочи, които да се използват за вертикални операции по повдигане на товари с тегло до 400 кг.
Използването на подемно устройство VacuMaster Panel ви дава голямо предимство в процесите по сглобяване. Благодарение на интегрираната вакуумна система с два вакуумни кръга, не е необходимо детайлите допълнително да се закрепват с механични средства за обезопасяване като въжета и вериги. Тъй като не е нужно да се премахват механичните закрепващи компоненти в момента на употреба, панелите могат да бъдат сглобени по-бързо и по-ефективно. Тесните вакуумни плочи с подвижни държачи могат да бъдат гъвкаво пригодени за широк спектър от панели с различни размери. За разлика от обичайните вакуумни подемници за панели, налични на пазара, захващащата повърхност на VacuMaster Panel се разпределя и поддържа по такъв начин, че рискът от деформиране на панела е минимизиран.
