Технически данни
- Диаметър на иглата: 1.2 mm
- Брой на иглите: 10
- Ход на иглата: 0 mm до 7 mm (варира)
- Безконтактна вакуумна вендуза: Диаметър: 100 mm Задържаща сила: 42 N; 4 изправени позициониращи игли с диаметър 0,8 mm и ход на иглата 9 mm
Продуктови акценти
- Принципът на Бернули позволява надеждно разделяне без консумация на сгъстен въздух
- Кръстосаните игли захващат сигурно дори много нестабилни детайли
- Променливият ход на иглата позволява индивидуално адаптиране към широка гама детайли
- Четири вертикални игли фиксират детайла и позволяват позиционно точно захващане
- Захващането е възможно със- и без безконтактна вендуза; гъвкавост по отношене на последователността на процесите

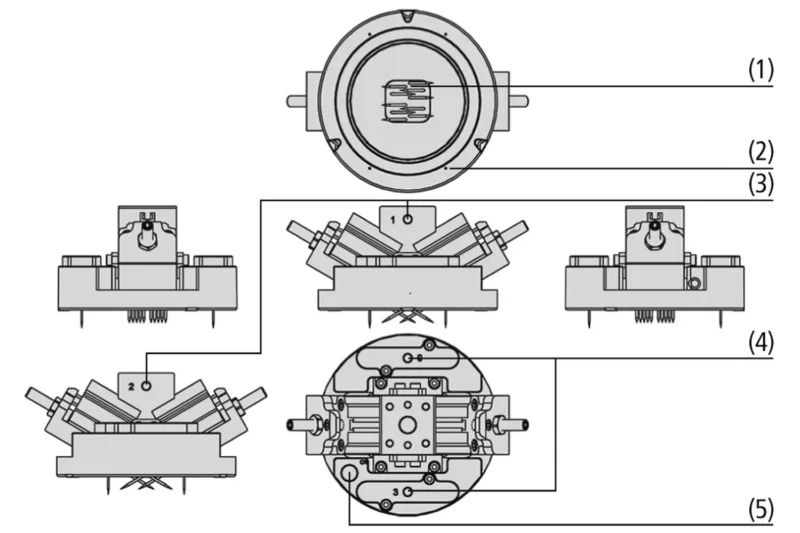

Дизайн
- 10 кръстосани игли с диаметър 1.2 mm и ъгъл на забождане – 30° (1)
- Вертикални игли с еднократно действие (2), връзка със сгъстен въздух за тях (4)
- Връзки за сгъстен въздух, за удължаване/прибиране на кръстосаните игли (3)
- Връзка за сгъстен въздух за SBS безконтактна вендуза (5)
