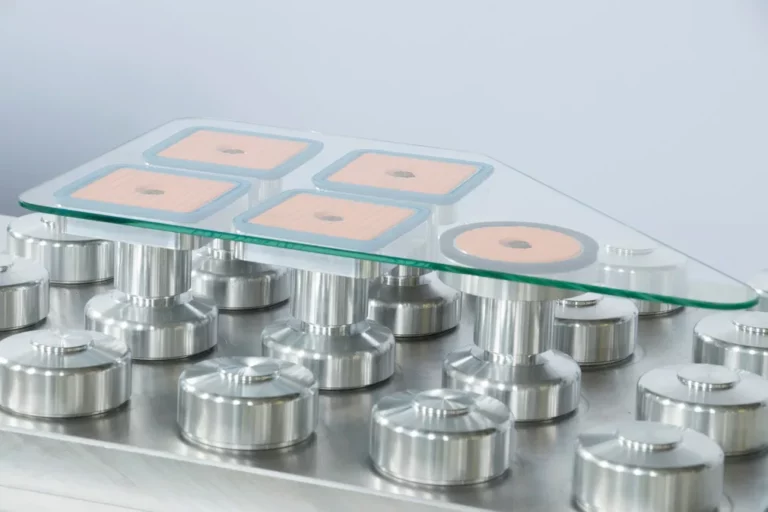

Schmalz Quick-Change SQC

  • Schmalz Quick-Change SQC е вакуумна система за затягане, за шлайфане на стъклени детайли, използвайки CNC машини на производителя Bystronic
  • Използва се за шлайфане на висококачествено стъкло за строителството, дизайна, автомобилната индустрия
  • Смяна без инструменти за намаляване на времената за настройка и престой, както и просто за преоборудване на съществуващи машинни маси
  • Напълно съвместима с оригиналните вакуумни вендузи
  • Работни височини от 80 mm и 120 mm
Технически данни
  • Трикомпонентна система за бърза смяна
  • Вакуумна линия без маркучи
  • Подходяща за машинни маси с M12 подаване на вакуум
Продуктови акценти
  • Система за бърза смяна, състояща се от само 3 части, за кратки времена на цикъла, за нови машинни конфигурации
  • Уплътняваща рамка, направена от материал, който не оставя следи, която може да се сменя без инструменти
  • Бързо почистване при промяна на оформлението, тъй като базата остава постоянно на машинната маса
  • Много високи сили на задържане при сухо или влажно стъкло
  • Работни височини и интерфериращи контури, подходящи за комбинирана работа с вакуумни лапи от оригиналното оборудване
Дизайн

Диаграма на Schmalz Quick-Change SQC

  • Вакуумна вендуза с уплътняваща рамка (1), направена от HT1-материал, който почти не оставя следи върху детайла
  • Налични са квадратни и кръгли смукателни зони (2)
  • Алуминиев корпус със сглобка (3)
  • Моно-база с кух болт за дълготраен монтаж на машинна маса (5)
  • Капак (4) за основи, които не са оборудвани с вакуумни вендузи
