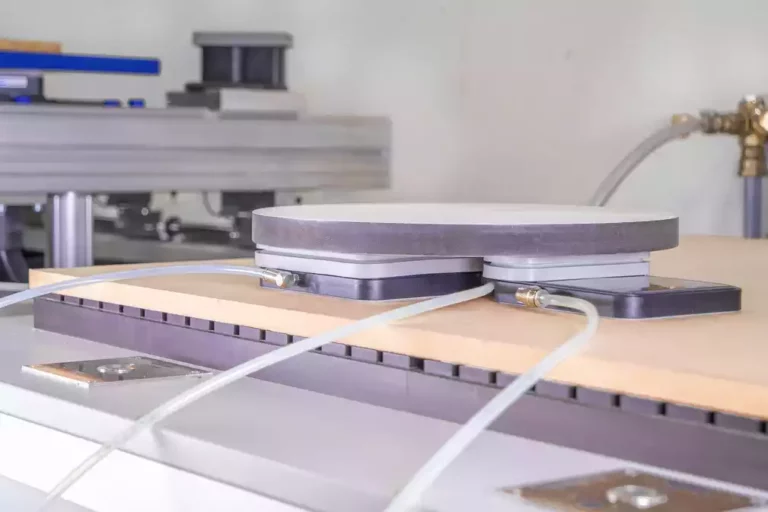

Вакуумни лапи VCBL-G-K1

  • Вакуумни лапи VCBL-G-K1 за употреба директно на MDF носещата плоча на нестинг машинната маса
  • Вакуумните лапи се захранват с вакуум с помощта на маркучи, които са свързани към матричната връзка на машината
  • Ниската работна височина от 30 mm ги прави идеални за 3-осни машинни центрове с ниски Z-стойности
  • Всички вакуумни лапи са оборудвани със сензорен клапан за активиране на вакуума само след контакт с детайла, за да се предпази повърхността на детайла
Технически данни
  • Вакуумни системи за нестинг машинни маси
  • Свързване с маркуч
  • Целева стойност на работен вакуум: -600 mbar
Продуктови акценти
  • Опцията за свързване на маркуча позволява лесно свързване към захранването с вакуум
  • Лесна замяна на вакуумната вендуза в случай на износване
  • Фрикционна подложка, фрезована по размер от долната страна, оптимизирана за гладки повърхности
  • Плавно работещият сензорен клапан от технополимер позволява фиксиране на детайлите без повреди
Дизайн

Диаграма на вакуумни лапи VCBL-G-K1

  • Горна вакуумна плоча (1) за фиксиране на детайла
  • Връзка с маркуч (2) с M5 вътрешна резба за свързване към вакуумна връзка на CNC машината
  • Здраво тяло (3), изработено от алуминий
  • Специална фрикционна подложка в основата (4)
  • Сменяемо уплътнение от порест каучук (5) за засмукване на MDF листа
  • Сензорен клапан (6), изработен от мек технополимер
