Технически данни
- Централно свързване с вакуум за външно генериране на вакуум
- Индивидуално контролируеми вакуумни вендузи с интегрирано повдигане
Продуктови акценти
- Дванадесет индивидуално контролируеми вакуумни вендузи за един модул, за максимална гъвкавост, особено когато няколко модула са свързани, за да образуват хващач с голяма площ
- Кратки времена за настройка чрез едновременно активиране на всички точки на засмукване на хващача с голяма площ
- Интегрираното повдигане при активиране на вакуумните вендузи предотвратява засмукване на неправилните компоненти
- Ефективен дизайн и работа, благодарение на опростената интеграция, ниските изисквания за вакуум и функционалния дизайн
- Самозаключване на захванатите детайли в случай на загуба на напрежение на актуатора
Дизайн

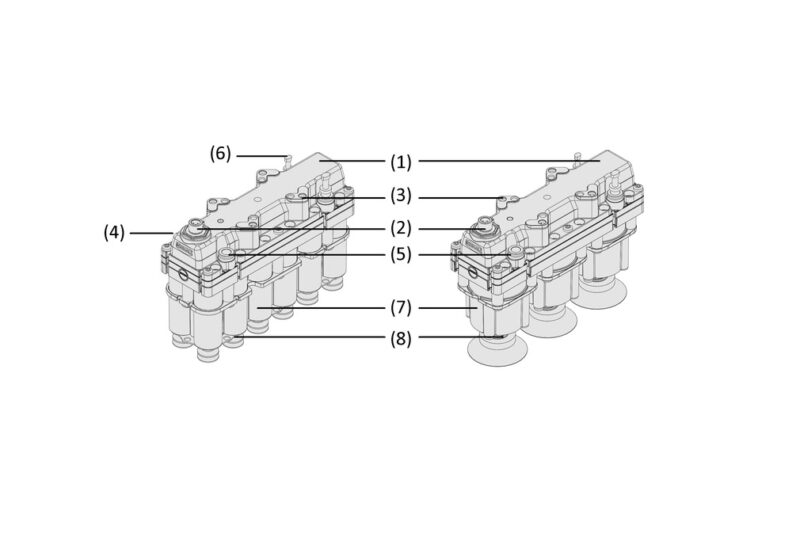

- Вентилен модул (1) с електромагнитни вентили, IO-Link конектор (2) и отвори за монтаж (3)
- Централни пневматични връзки за снабдяване на захващащия модул със сгъстен въздух (4) и вакуум (5)
- Допълнителна пневматична връзка за свързване с реле за вакуум (6)
- Повдигащ модул (7) с вакуумни вендузи с интегрирано повдигане
- Бутала за свързване на вакуумните вендузи (8)
