Вакуумни крайни ефектори VEE

Конфигуриране вместо проектиране

Вакуумни крайни ефектори VEE са бързо и бюджетно проектиране на вакуумни крайни ефектори за високоскоростни процеси по пакетиране.

Приложение

  • Бързо и рентабилно проектиране на вакуумни крайни ефектори за високоскоростни процеси на опаковане
  • Pick&Place приложения с делта роботи, SCARA роботи и ротационни (артикулиращи) роботи

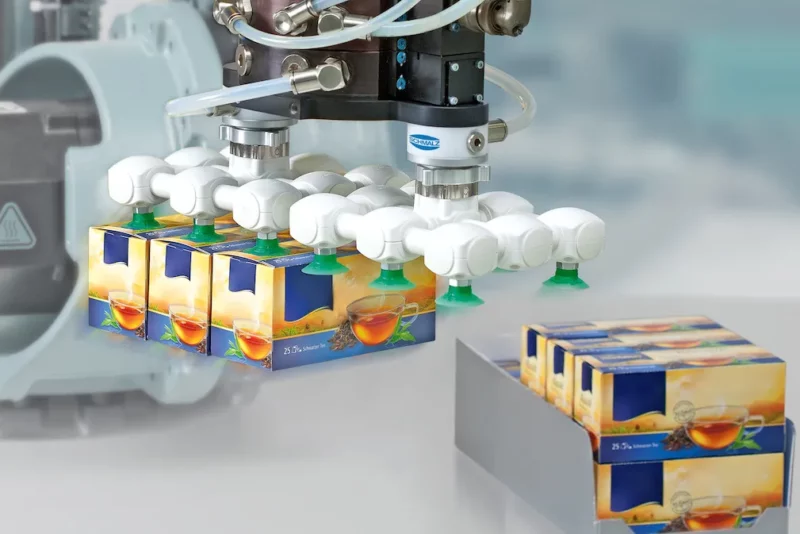

  • Напълно автоматизирано пълнене на кашони с кутийки
  • Използва се в процесите на първично и вторично опаковане
  • Захранване с продукти в машини с горно зареждане, машини за изправяне на кашони и тави
  • Приложение в опаковъчни машини с честа смяна на размера на опаковката

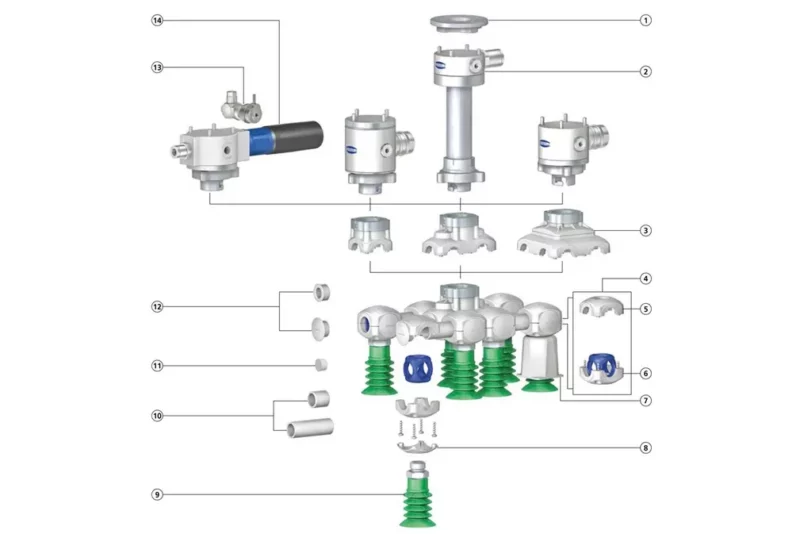

Дизайн

  1. Фланец за стандартни типове роботи
  2. Фланцови модули твърди или въртящи се на 360°; могат да бъдат разширявани (опция)
  3. Основни модули
  4. Свързваш възел
  5. Горен конектор G3/8″-F или затворен
  6. Долен конектор вкл. уплътняващ елемент G1/8″-F, G1/4″-F, G3/8″-F или затворен
  7. Стабилизиращ елемент (налични като аксесоари за вендузи)
  8. Капачка за винт (опция)
  9. Вакуумни вендузи (могат да бъдат избрани от продуктовата гама на Schmalz)
  10. Свързващи тръби
  11. Тапи за разделяне на отделни вакуумни зони
  12. Тапи
  13. Електромагнитен клапан за активно продухване
  14. Вакуумни модули фланцови модули с интегрирани вакуумни генератори

Видеа

Лека система хващачи SLG: конфигуриран, принтиран, доставен.

Лека систем за захващане SLG: Точково заваряване

Продукти

Вакуумни крайни ефектори VEE са модулна система за лесно разработване на вакуумни крайни ефектори.

  • Проектиране чрез онлайн конфигуратор
  • Капацитет на повдигане – макс. 2 kg
  • Захващане на детайли в пакетиращата индустрия
